Planarer nichtinduktiver Leistungswiderstand

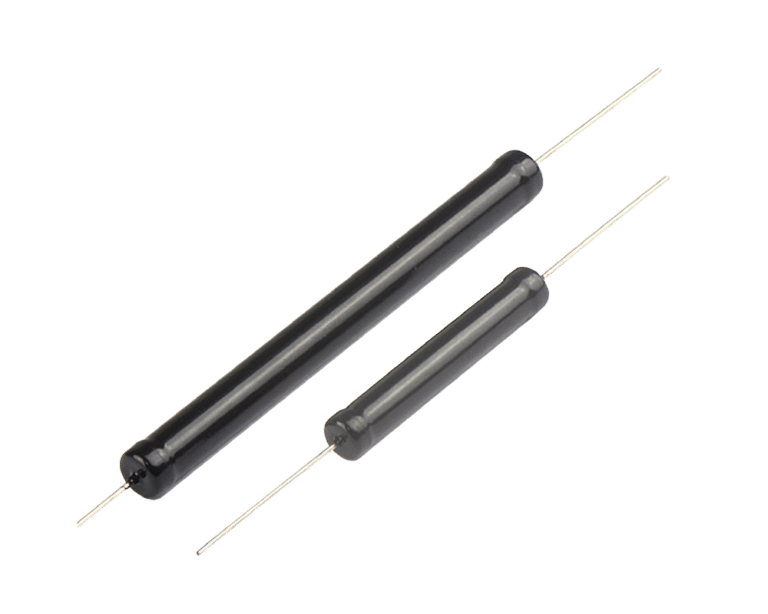

Die RESI HVLR-Serie ist ein Hochspannungs-Dickschichtwiderstand für den zuverlässigen Betrieb in anspruchsvollen Hochspannungsschaltungen. Dickschichttechnologie und eine hochwertige Epoxidvergusskapselung verbinden hohe Betriebsspannungsfestigkeit mit hoher Umweltbeständigkeit. Mit Widerstandswerten von 1 kΩ bis 1 GΩ, Nennleistungen von 0,7 W bis 15 W und Betriebsspannungen bis 48 kV deckt die HVLR-Serie ein breites Spektrum an Hochspannungsanwendungen ab. Die axiale Durchsteckbauform ermöglicht eine robuste mechanische Integration; die Epoxidbeschichtung sorgt für ausgezeichnete Feuchtigkeitsbeständigkeit und zuverlässiges Verhalten bei hohen Temperaturen. Das nichtinduktive Design sowie ein niedriger Spannungs- und Temperaturkoeffizient des Widerstands unterstützen stabile elektrische Eigenschaften in präzisen Hochspannungsschaltungen. Jeder Widerstand wird nach der Fertigung einer 100%igen Hochspannungsprüfung unterzogen.

Hauptmerkmale

• Hochspannungs-Dickschichtwiderstandstechnologie
• Widerstandsbereich: 1 kΩ bis 1 GΩ
• Nennleistung: 0,7 W bis 15 W
• Betriebsspannung bis 48 kV
• Engste Toleranz bis ±0,1 %
• TCR: ±100 ppm
• Lastlebensdauerstabilität: ±1 %
• Axiale Durchsteckmontage
• Epoxidbeschichtung zur Feuchtigkeitsbeständigkeit
• Nichtinduktives Design
• Nach der Fertigung zu 100 % hochspannungsgeprüft
• AEC-Q200-zertifiziert

Branchen und Anwendungsfälle

• Hochspannungsnetzteile: Spannungsteilung, Entladewiderstände und Lastverteilung in Hochspannungssystemen.
• Industrieelektronik: Widerstände für Hochspannungs-Steuer-, Überwachungs- und Schutzschaltungen.
• Prüf- und Messtechnik: Präzise Hochspannungs-Widerstandsnetzwerke für Labor- und Messsysteme.
• Automobilelektronik: Hochspannungsschaltungen mit AEC-Q200-qualifizierter Widerstandstechnologie.
