DLA | Präzisions-Strommesswiderstand

Der Isabellenhütte 25004 / VMK ist ein DLA-zertifizierter Präzisions-Strommesswiderstand, der für Anwendungen mit hohen Zuverlässigkeitsanforderungen entwickelt wurde, bei denen kontrollierte Leistung, Rückverfolgbarkeit und Langzeitstabilität gefordert sind.

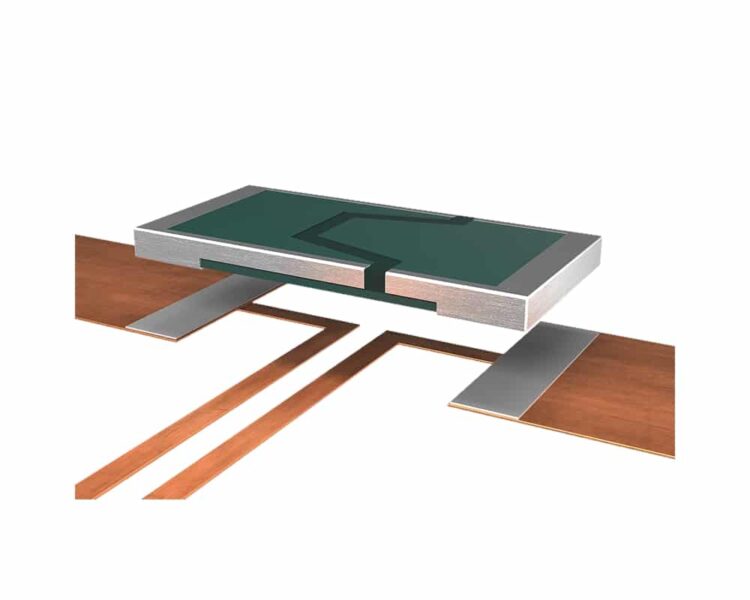

In einem kompakten 1206 SMD-Gehäuse ermöglicht dieser zweipolige Widerstand präzise Strommessungen in Baugruppen mit begrenztem Platzangebot.

Mit Widerstandswerten von 10mΩ bis 470mΩ und einer Nennleistung von 0.75W bei 70 °C ermöglicht der VMK eine stabile und wiederholbare Strommessung über einen breiten Betriebsbereich.
Der Widerstand ist auf ein gleichbleibendes elektrisches Verhalten ausgelegt und zeichnet sich durch geringen Drift sowie eine hohe thermische Leistungsfähigkeit aus, wodurch die Messgenauigkeit unter wechselnden Last- und Temperaturbedingungen gewährleistet ist.

Das für extreme Umgebungsbedingungen konzipierte Gerät ist bei Temperaturen von −65°C bis +170°C einsetzbar und ist in Varianten für den industriellen (Test Code A), militärischen (Test Code B) und Raumfahrt-Einsatz (Test Code T) erhältlich.
Diese Varianten erfüllen strenge Qualifizierungs- und Prüfanforderungen, wodurch sich der VMK für missionskritische Systeme eignet.

Hauptmerkmale

• DLA-zertifizierter zweipoliger Strommesswiderstand
• Widerstandsbereich: 10 mΩ bis 470 mΩ
• Toleranz: ±0.5% oder ±1%
• Nennleistung: 0.75 W bei 70 °C
• Temperaturkoeffizient bis zu ±35 ppm/K
• Betriebstemperaturbereich −65 °C bis +170 °C
• Hervorragende Langzeitstabilität
• Hervorragendes thermisches Verhalten und Wärmeableitung
• SnPb-beschichtete Anschlüsse
• Erhältlich in Varianten für Industrie, Militär und Raumfahrt
• DLA-zertifiziert für Zuverlässigkeit und Rückverfolgbarkeit nach Militärstandards.

Einsatzbereiche und Anwendungsfälle

• Luft- & Raumfahrt: Strommessung in Stromversorgungssystemen von Satelliten und in der Bordelektronik.
• Verteidigungselektronik: Präzise Strommessung in missionskritischen Systemen.
• Industrielle Leistungselektronik: Strommessung in Spannungswandlern und Stromversorgungen.
