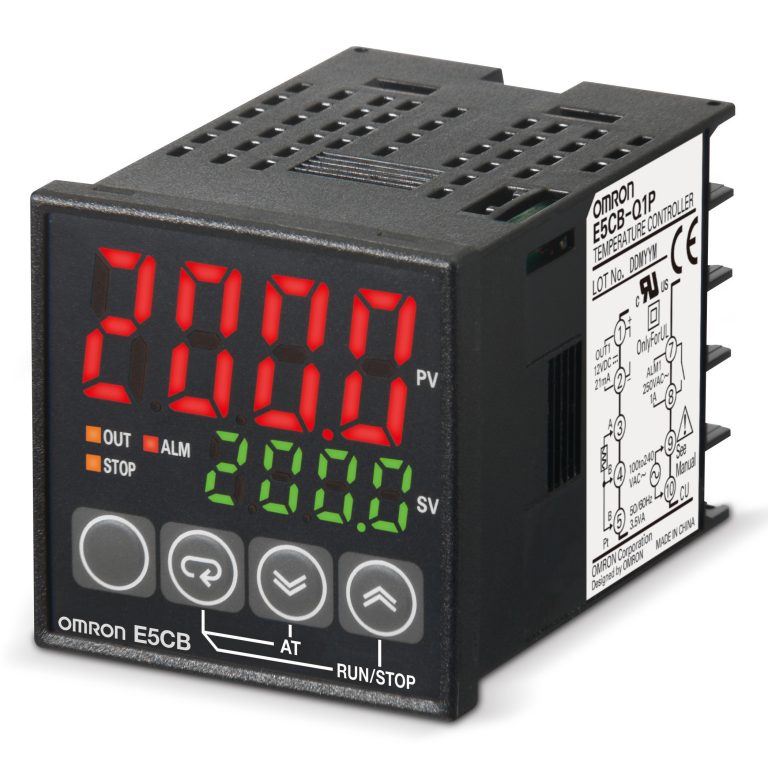

Der Omron E5CB ist ein Temperaturregler im Format 48 × 48 mm mit zweizeiliger, vierstelliger Anzeige. Die Regelungsart ist 2-Punkt- oder 2-PID-Regelung mit Selbstoptimierung, Abtastung und Regelkreisaktualisierung erfolgen in 250 ms.
Die Serie umfasst acht Modelle. Sie unterscheiden sich in drei Merkmalen:
Jedes Modell hat einen Alarmausgang als Relais mit einem Schließer für 250 V AC, 1 A bei ohmscher Last.
Modelle mit Thermoelementeingängen verarbeiten die Typen K, J, T, R und S nach IEC 60584-1, Ausführungen mit Pt100-Eingängen Platin-Widerstandsthermometer nach IEC 60751. Die Eingangsbereiche:
Die Anzeigegenauigkeit beträgt ±0,5 % des Anzeigewerts oder ±1 °C, je nachdem, welcher Wert größer ist, max. ±1 Stelle. Bei Typ K und T bis −100 °C gilt ±2 °C, bei Typ R und S bis 200 °C ±3 °C, jeweils max. ±1 Stelle.
Das Proportionalband ist von 0,1 bis 999,9 °C/°F einstellbar, Integrations- und Differentialzeit jeweils von 0 bis 3.999 s. Die Hysterese reicht von 0,1 bis 999,9 °C/°F. Für den Alarmausgang stehen 11 Alarmtypen zur Auswahl, darunter Abweichungs- und Absolutwert-Alarme mit Bereitschaft. Die Einrichtung erfolgt über die Tasten an der Gerätefront mit weniger als 20 Parametern. Der Istwert wird mit 16,2 mm Zeichenhöhe angezeigt.
Für die Einstellung am PC verbindet das gesondert erhältliche USB/seriell-Adapterkabel E58-CIFQ2 den Regler mit der Software ThermoMini. Wird das Kabel bei eingebautem Regler verwendet, muss die Schalttafel 1 bis 2,5 mm stark sein.
Der Regler wird in eine Schalttafel eingebaut, empfohlene Schalttafelstärke 1 bis 5 mm, Einbautiefe 60 mm. Mit der mitgelieferten Gummidichtung Y92S-P6 erreicht die Gerätefront IP66, das hintere Gehäuse IP20 und die Klemmen IP00. Die Größe der lötfreien Anschlüsse ist M3,5. Die Klemmenabdeckung E53-COV19 ist gesondert erhältlich.
Omron nennt als Zertifizierungsnormen UL 61010-1 und CSA C22.2 Nr. 1010-1, als Zulassungsnormen EN 61326, EN 61010-1 und IEC 61010-1. Die EMV entspricht EN 61326. Die vollständigen technischen Daten enthält das Omron Datenblatt E5CB.
Je nach Modell Thermoelemente der Typen K, J, T, R und S nach IEC 60584-1 oder Pt100 nach IEC 60751. Der Eingangsbereich reicht mit Typ K von −200 bis 1.300 °C, mit R und S bis 1.700 °C und mit Pt100 von −200 bis 850 °C.
Einen Relaisausgang mit einem Schließer für 250 V AC, 3 A bei ohmscher Last und einer elektrischen Lebensdauer von 100.000 Schaltspielen. Alternativ einen Spannungsausgang mit 12 V DC und maximal 21 mA zur Ansteuerung von Halbleiterrelais, mit Kurzschlussschutz.
Über das gesondert erhältliche USB/seriell-Adapterkabel E58-CIFQ2 an der Schnittstelle oben am Regler, mit der Software ThermoMini. Bei Verwendung des Temperaturreglers darf das Kabel nicht angeschlossen sein.
Mit der mitgelieferten Gummidichtung Y92S-P6. Omron empfiehlt, die Dichtung je nach Betriebsumgebung regelmäßig zu tauschen, standardmäßig nach etwa einem Jahr.
