Die SMV-PW-Serie der Präzisionswiderstände mit Zulassung für die Raumfahrt von Isabellenhütte verfügt über SnPb-verzinnte Kontakte und ist für den Einsatz in der Luft- und Raumfahrt geeignet. Sie wurde für die Qualifizierung gemäß ESCC 4001/028 entwickelt und ist mit einem Temperaturbereich von -55 °C bis +140 °C, einer Dauerleistung von 3 W bei 80 °C und selektiven Widerstandswerten zwischen 0,0033 Ω und 1 Ω erhältlich. Die SMV-PW-Serie von Isabellenhütte bietet eine hohe Pulsbelastbarkeit und ist für Reflow-, Infrarot- und Wellenlötverfahren geeignet. Die SMV-PW-Serie ist in 4-Leiter-Anschlusstechnik für die Oberflächenmontage in Chip-Größe 4723 ausgeführt.
| Eigenschaft | Value | |
|---|---|---|
| Widerstandswert* | 3,3 mΩ bis ≤10 mΩ | >10 mΩ bis 1 Ω |
| Toleranz* | ±0,5 % / ±1 % | ±0,5 % / ±1 % |
| TK | ±50 ppm/°C (+22 °C bis +60 °C) | ±30 ppm/°C (+22 °C bis +60 °C) |
| Temperaturbereich | -55 °C bis +140 °C | -55 °C bis +140 °C |
| Nennleistung | 3 W | 3 W |
| Interne Hitzebeständigkeit | <20 °C/W (Rthi) | <20 °C/W (Rthi) |
| Isolationsspannung | 1000 V AC/DC | 1000 V AC/DC |
| Stabilität (Abweichung nach 2000 Stunden) Gemäß ESCC Generic Specification | <0,2 % (Tᴋ = 80 °C) Tᴋ = Klemmentemperatur | <0,2 % (Tᴋ = 80 °C) Tᴋ = Klemmentemperatur |
Isabellenhütte ist einer der weltweit führenden Anbieter von hochwertigen Präzisions- und Leistungswiderständen. Das Unternehmen fertigt Widerstände mit niedrigen Widerstandswerten für verschiedene Anwendungsbereiche, unter anderem für die oben genannten Beispiele. Isabellenhütte & Rhopoint Components sind Ihr idealer Partner, wenn es darum geht, die bestmöglichen Messergebnisse auf kleinstem Raum zu erzielen. Weitere Informationen dazu finden Sie auf der Website www.isabellenhuette.de.

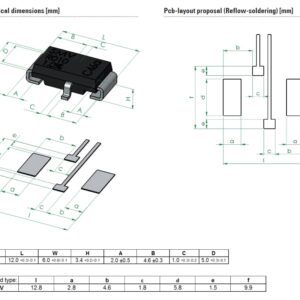

| Maße | 3,40 x 6,00 x 12,00mm |
|---|---|
| Produkttyp | |
| Terminierung / Anschlussart | |
| Montage / Größe | |
| Widerstandswert | 0,0033 Ω - 1 Ω |
| Minimaler Widerstand | 0,0033 Ω |
| Maximaler Widerstand | 1 Ω |
| Toleranz | |
| Temperaturkoeffizient | |
| Nennstrom | |
| Nennleistung | |
| Serie / Modell | |
| Temperaturbereich (°C) | -55 bis +140 °C |
Der Widerstandswert in Ohm wird durch eine Reihe von 4 oder 5 Zeichen ausgedrückt, wobei das Zeichen R (Ohm) die Position des Dezimalpunkts angibt.
| SKU | Widerstandswert | Toleranz |
|---|---|---|
| Isa SMV-R0039-1.0-PW | 0,0039 Ω | ±1 % |
| Isa SMV-R005-1.0-PW | 0,005 Ω | ±1 % |
| Isa SMV-R0068-1.0-PW | 0,0068 Ω | ±1 % |
| Isa SMV-R012-0.5-PW | 0,012 Ω | ±0,5 % |
| Isa SMV-R015-0.5-PW | 0,015 Ω | ±0,5 % |
| Isa SMV-R015-1.0-PW | 0,015 Ω | ±1 % |
| Isa SMV-R018-0.5-PW | 0,018 Ω | ±0,5 % |
| Isa SMV-R018-1.0-PW | 0,018 Ω | ±1 % |
| Isa SMV-R010-0.5-PW | 0,01 Ω | ±0,5 % |
| Isa SMV-R010-1.0-PW | 0,01 Ω | ±1 % |
| Isa SMV-R022-0.5-PW | 0,022 Ω | ±0,5 % |
| Isa SMV-R022-1.0-PW | 0,022 Ω | ±1 % |
| Isa SMV-R020-0.5-PW | 0,02 Ω | ±0,5 % |
| Isa SMV-R020-1.0-PW | 0,02 Ω | ±1 % |
| Isa SMV-R027-0.5-PW | 0,027 Ω | ±0,5 % |
| Isa SMV-R033-0.5-PW | 0,033 Ω | ±0,5 % |
| Isa SMV-R033-1.0-PW | 0,0033 Ω | ±1 % |
| Isa SMV-R033-1.0-PW | 0,033 Ω | ±1 % |
| Isa SMV-R039-0.5-PW | 0,039 Ω | ±0,5 % |
| Isa SMV-R039-1.0-PW | 0,039 Ω | ±1 % |
| Isa SMV-R047-0.5-PW | 0,047 Ω | ±0,5 % |
| Isa SMV-R047-1.0-PW | 0,047 Ω | ±1 % |
| Isa SMV-R056-0.5-PW | 0,056 Ω | ±0,5 % |
| Isa SMV-R050-1.0-PW | 0,05 Ω | ±1 % |
| Isa SMV-R068-0.5-PW | 0,068 Ω | ±0,5 % |
| Isa SMV-R068-1.0-PW | 0,068 Ω | ±1 % |
| Isa SMV-R082-0.5-PW | 0,082 Ω | ±0,5 % |
| Isa SMV-R120-1.0-PW | 0,12 Ω | ±1 % |
| Isa SMV-R150-0.5-PW | 0,15 Ω | ±0,5 % |
| Isa SMV-R150-1.0-PW | 0,15 Ω | ±1 % |
| Isa SMV-R180-0.5-PW | 0,18 Ω | ±0,5 % |
| Isa SMV-R180-1.0-PW | 0,18 Ω | ±1 % |
| Isa SMV-R100-0.5-PW | 0,1 Ω | ±0,5 % |
| Isa SMV-R100-1.0-PW | 0,1 Ω | ±1 % |
| Isa SMV-R220-0.5-PW | 0,22 Ω | ±0,5 % |
| Isa SMV-R220-1.0-PW | 0,22 Ω | ±1 % |
| Isa SMV-R200-1.0-PW | 0,2 Ω | ±1 % |
| Isa SMV-R330-0.5-PW | 0,33 Ω | ±0,5 % |
| Isa SMV-R330-1.0-PW | 0,33 Ω | ±1 % |
| Isa SMV-R470-0.5-PW | 0,47 Ω | ±0,5 % |
| Isa SMV-R470-1.0-PW | 0,47 Ω | ±1 % |
| Isa SMV-R560-0.5-PW | 0,56 Ω | ±0,5 % |
| Isa SMV-R680-0.5-PW | 0,68 Ω | ±0,5 % |
| Isa SMV-R680-1.0-PW | 0,68 Ω | ±1 % |
| Isa SMV-1R00-0.5-PW | 1 Ω | ±0,5 % |
| Isa SMV-1R00-1.0-PW | 1 Ω | ±1 % |
