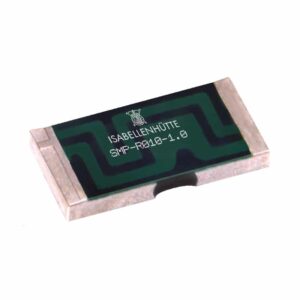

Die SMP-Serie der Präzisionswiderstände für die Strommessung von Isabellenhütte bietet dem Entwickler aufgrund der größeren Pad-Anschlüsse höhere Nennleistungen und niedrige interne Temperaturanstiege. Das Widerstandselement aus der Legierung MANGANIN® weist einen Widerstandsbereich von 0,005 Ω bis 1 Ω und einen TK unter 50 ppm/°C über einen Temperaturbereich von +20 °C und +60 °C auf. Außerdem bietet es eine hervorragende Langzeitstabilität. Das SMP-Modell stellt diese Merkmale in der Chip-Größe 2010 bereit.
| Eigenschaft | Wert |
|---|---|
| Widerstandswert* | 5 mΩ bis 1 Ω |
| Toleranz* | ±0,5 % / ±1 % |
| TK | <50 ppm/°C (20-60 °C) |
| Temperaturbereich | -65 °C bis +170 °C |
| Nennleistung (P70 °C) | 3 W |
| Nennleistung (P110 °C) | 2 W |
| Interne Hitzebeständigkeit | <30 °C/W (Rthi) |
| Induktivität | <3 nH |
| Stabilität (Abweichung nach 2000 Stunden) | <0,5 % (Tᴋ = 80 °C) / <1 % (Tk=110 °C) Tᴋ = Klemmentemperatur |
Isabellenhütte ist einer der weltweit führenden Anbieter von hochwertigen Präzisions- und Leistungswiderständen. Das Unternehmen fertigt Widerstände mit niedrigen Widerstandswerten für verschiedene Anwendungsbereiche, unter anderem für die oben genannten Beispiele. Isabellenhütte & Rhopoint Components sind Ihr idealer Partner, wenn es darum geht, die bestmöglichen Messergebnisse auf kleinstem Raum zu erzielen. Weitere Informationen dazu finden Sie auf der Website www.isabellenhuette.de.

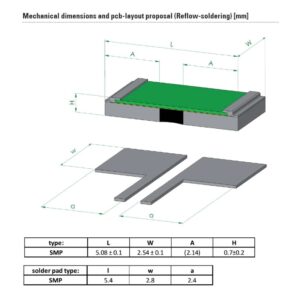

| Maße | 0,70 x 2,54 x 5,08mm |
|---|---|
| Produkttyp | |
| Montage / Größe | |
| Widerstandswert | 0,005 Ω - 1 Ω |
| Minimaler Widerstand | 0,005 Ω |
| Maximaler Widerstand | 1 Ω |
| Toleranz | |
| Temperaturkoeffizient | |
| Nennstrom | |
| Nennleistung | |
| Temperaturbereich (°C) | -65 bis +170 °C |
| Serie / Modell |
Der Widerstandswert in Ohm wird durch eine Reihe von 4 Zeichen ausgedrückt, von denen 3 signifikante Ziffern darstellen. R (Ohm) bezeichnet die Position des Dezimalpunkts.
| SKU | Widerstandswert | Toleranz |
|---|---|---|
| Isabellenhütte SMP Series | 0,25 Ω | ±1 % |
| Isa SMP-R005-1.0 | 0,005 Ω | ±1 % |
| Isa SMP-R018-1.0 | 0,018 Ω | ±1 % |
| Isa SMP-R015-1.0 | 0,015 Ω | ±1 % |
| Isa SMP-R010-1.0 | 0,01 Ω | ±1 % |
| Isa SMP-R022-1.0 | 0,022 Ω | ±1 % |
| Isa SMP-R025-1.0 | 0,025 Ω | ±1 % |
| Isa SMP-R027-1.0 | 0,027 Ω | ±1 % |
| Isa SMP-R020-0.5 | 0,02 Ω | ±0,5 % |
| Isa SMP-R020-1.0 | 0,02 Ω | ±1 % |
| Isa SMP-R033-0.5 | 0,033 Ω | ±0,5 % |
| Isa SMP-R033-1.0 | 0,033 Ω | ±1 % |
| Isa SMP-R039-1.0 | 0,039 Ω | ±1 % |
| Isa SMP-R047-1.0 | 0,047 Ω | ±1 % |
| Isa SMP-R050-1.0 | 0,05 Ω | ±1 % |
| Isa SMP-R068-1.0 | 0,068 Ω | ±1 % |
| Isa SMP-R082-1.0 | 0,082 Ω | ±1 % |
| Isa SMP-R150-1.0 | 0,15 Ω | ±1 % |
| Isa SMP-R160-1.0 | 0,16 Ω | ±1 % |
| Isa SMP-R180-1.0 | 0,18 Ω | ±1 % |
| Isa SMP-R100-1.0 | 0,1 Ω | ±1 % |
| Isa SMP-R200-0.5 | 0,2 Ω | ±0,5 % |
| Isa SMP-R200-1.0 | 0,2 Ω | ±1 % |
| Isa SMP-R330-1.0 | 0,33 Ω | ±1 % |
| Isa SMP-R390-1.0 | 0,39 Ω | ±1 % |
| Isa SMP-R470-1.0 | 0,47 Ω | ±1 % |
| Isa SMP-R500-1.0 | 0,5 Ω | ±1 % |
| Isa SMP-1R00-0.5 | 1 Ω | ±0,5 % |
| Isa SMP-1R00-1.0 | 1 Ω | ±1 % |
