VPG FRCS3637

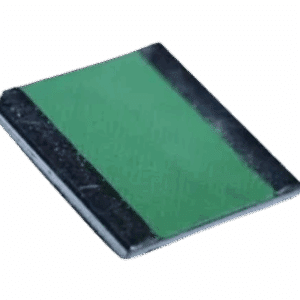

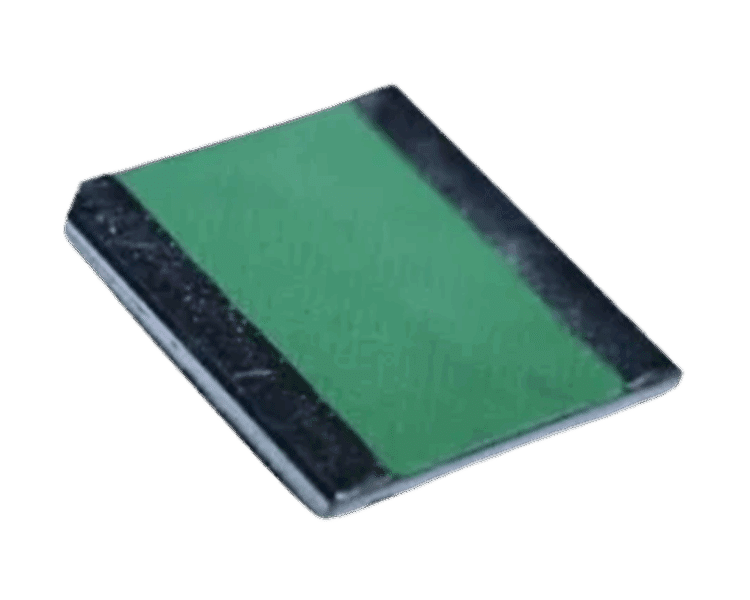

Die FRCS3637 ist ein präziser Bulk-Metal®-Folien-Stromsensorein Widerstand in einem flachen 3637-SMD-Gehäuse, der für hochgenaue Strommessanwendungen in der Leistungselektronik, in Automobilsystemen und in der Instrumentierung konzipiert wurde. Mit einer 4-Terminal-Kelvin-Verbindung und umlaufenden Anschlüssen bietet er eine überlegene Lötverbindungssicherheit und minimiert parasitäre Induktivität sowie thermische EMF-Effekte. Mit Widerstandswerten von 40 mΩ bis 500 mΩ, bewertet für bis zu 4 W bei 70°C und mit engen Toleranzen (±0,1%), außergewöhnlicher TCR-Stabilität (±10 ppm/°C) und Lastlebensdrift unter ±0,1% sorgt dieses Bauteil für präzise, langfristige Leistung in anspruchsvollen Umgebungen. Bewertet für ESD-Widerstand bis zu 25 kV, mit sowohl bleihaltigen als auch bleifreien Anschlussoptionen, unterstützt es robusten, zuverlässigen Betrieb, bei dem Genauigkeit und Stabilität entscheidend sind.

Wichtige Merkmale der FRCS3637-Serie:

• Widerstandswerte: 40 mΩ bis 500 mΩ
• Leistungsbewertung: Bis zu 4 W bei 70°C (Leistungsverlust gemäß Datenblatt)
• Toleranz: ± 0,1% – ideal für hochgenaue Anwendungen
• Temperaturkoeffizient (TCR): ± 10 ppm/°C (–55 °C bis +125 °C)
• Lastlebensstabilität: ≤ ±0,1% Drift bei Nennleistung und 70 °C
• 4-Terminal-Kelvin-Konfiguration: Minimiert den Leitungswiderstand und verbessert die Messgenauigkeit
• Geringes thermisches EMF: Bulk-Metal®-Folien-Verfahren liefert geringe parasitäre Thermo-Spannung
• ESD-robust: Hält bis zu 25 kV stand und schützt vor elektrostatischen Entladungen
• Flexible Anschlussart: Verfügbar in sowohl bleifreien als auch bleihaltigen Oberflächen für Konformitäts- und Leistungsoptionen
• Kleines 3637-SMD-Format: 9,27 × 9,53 mm Stellfläche mit niedrigem Profil von 0,97 mm – platzsparend für kompakte Layouts

Nicht standardmäßige technische Anforderungen, wie Widerstandswerte außerhalb des Standardbereichs, niedrigere Toleranz oder TCR, sind auf Anfrage verfügbar. Bitte kontaktieren Sie uns für weitere Informationen und Verfügbarkeit.

Typische Anwendungen der FRCS3637 umfassen:

• Präzise Strommessung in Batteriemanagementsystemen (BMS), EV-Ladegeräten, Stromversorgungen und Umrichtern
• Strommessung für Motorsteuerung, Leistungsverstärker und Industrieantriebe
• Genauigkeitskritische Instrumentierung und Messschaltungen
• Luft- und Raumfahrt, Militär- & Medizin-Elektronik mit hohen Zuverlässigkeits- und engen TCR-Anforderungen
• Wärmeempfindliche OEM-Systeme, die geringe thermische EMF und Drift erfordern
