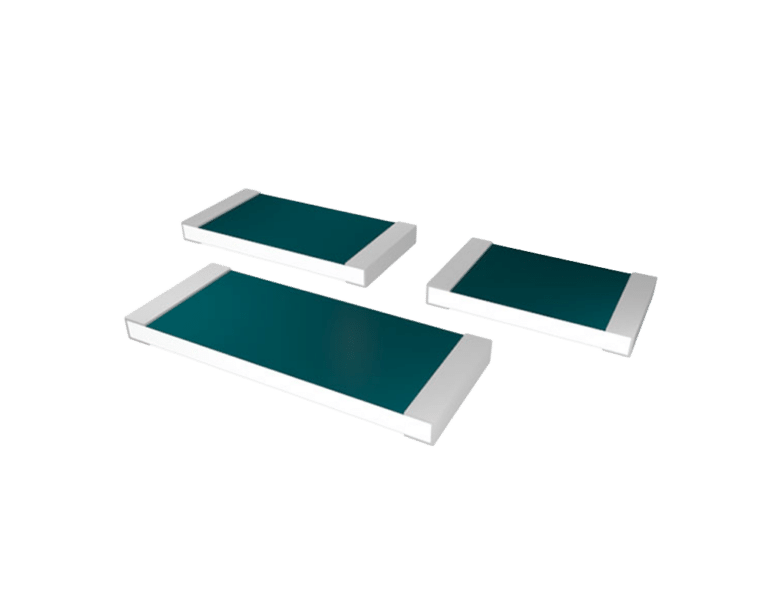

Präzisions-Folien-Chipwiderstand

Die RESI PZFR-Serie ist ein Präzisions-Folien-Chipwiderstand auf Basis der Z1-Folienwiderstandstechnologie für Anwendungen mit extrem stabilen Widerstandswerten. Das Folienmaterial wird mit einem speziellen Haftmaterial auf ein Keramiksubstrat aufgebracht. Dadurch werden temperaturbedingte Widerstandsänderungen kompensiert und ein extrem niedriger TCR erreicht. Mit einem Widerstandsbereich von 5 Ω bis 125 kΩ, Nennleistungen von 0,1 W bis 0,75 W, einer engsten Toleranz von ±0,01 % und einem TCR von ±2 ppm/°C eignet sich die PZFR-Serie für Präzisionsschaltungen, in denen Drift, Toleranz und Langzeitstabilität entscheidend sind. Die Lastlebensdauerstabilität beträgt ±0,0025 %; der Betriebstemperaturbereich reicht von −55 °C bis +175 °C. Der Widerstand wird zur Erzielung enger Toleranzen laserabgeglichen. Folientechnologie, geringe Induktivität und hohe Isolationsspannung machen die Serie für anspruchsvolle elektronische Systeme mit dauerhaft stabilen Widerstandswerten geeignet.

Hauptmerkmale

• Präzisions-Folien-Chipwiderstandstechnologie
• Basierend auf Z1-Folienwiderstandstechnologie
• Widerstandsbereich: 5 Ω bis 125 kΩ
• Nennleistung: 0,1 W bis 0,75 W
• Engste Toleranz: ±0,01 %
• TCR: ±2 ppm/°C
• Lastlebensdauerstabilität: ±0,0025 %
• Betriebsspannung: 22 V bis 220 V
• Induktivität: 0,08 μH
• Isolationsspannung: 25 kV
• Baugrößen: 0603 bis 2512
• SMD/SMT-Montage
• Betriebstemperaturbereich: −55 °C bis +175 °C
• RoHS-konform

Branchen und Anwendungsfälle

• Präzisionsmesstechnik: Ultrastabile Widerstandswerte für Mess-, Kalibrier- und Referenzschaltungen.
• Prüf- und Messtechnik: Hochgenaue Widerstandsnetzwerke für Labor-, Validierungs- und Datenerfassungssysteme.
• Industrielle Steuerung: Stabile analoge Steuerschaltungen mit geringem Drift und engen Toleranzen.
• Robotik und Automatisierung: Präzise Sensorrückführung, Bewegungssteuerung und Signalaufbereitung in kompakten Steuerelektroniken.
