Hochpräzises Shunt-basiertes Strommessmodul

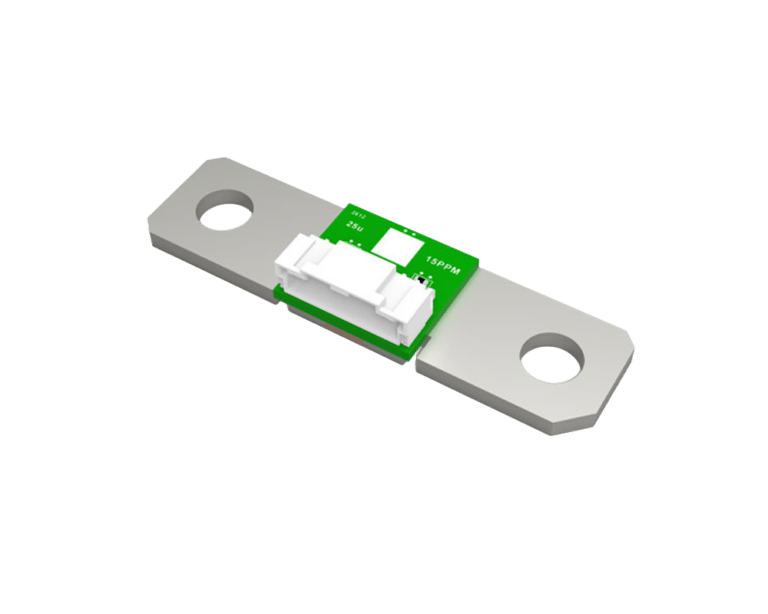

Das RESI HRES6918BL025MST0 ist ein hochpräzises Shunt-Strommessmodul zur genauen Messung von Strömen im Kiloamperebereich. Die Legierungstechnologie bietet eine stabile Widerstandscharakteristik für anspruchsvolle Strommessanwendungen. Mit einem Nennwiderstand von 25 µΩ, einem Nennstrom von 600 A und einer Ausgangsspannung von 15 mV ermöglicht das Modul eine genaue Stromüberwachung in Hochleistungssystemen. Seine Toleranz von ±0,1 % und ein TCR von ±15 ppm/°C sorgen für ein stabiles Messverhalten bei wechselnden Betriebsbedingungen. Das Produkt ist für die verschraubbare SMD/SMT-Montage konzipiert und bietet mechanische Flexibilität für Hochstrombaugruppen. Es arbeitet von −50 °C bis +150 °C, ist RoHS-konform und AEC-Q200-zertifiziert.

Hauptmerkmale

• Hochpräzises Shunt-Strommessmodul
• Nennwiderstand: 25 µΩ
• Nennstrom: 600 A
• Ausgangsspannung: 15 mV
• Toleranz: ±0,1 %
• Temperaturkoeffizient: ±15 ppm/°C
• Strommessgenauigkeit: 0,3 % ohne algorithmische Kompensation
• Widerstandstechnologie auf Legierungsbasis
• Montage: verschraubbar, SMD/SMT
• Betriebstemperatur: −50 °C bis +150 °C
• RoHS-konform
• AEC-Q200-zertifiziert

Branchen und Anwendungsfälle

• Batteriemanagementsysteme (BMS): Hochstrommessung für Lade-, Entlade- und Schutzschaltungen.
• Energiespeichersysteme (ESS): Genaue Stromüberwachung in Hochleistungs-Batterie- und Wechselrichtersystemen.
• Elektrofahrzeuge (EV): Strommessung in Traktions-, Energieverteilungs- und Batteriesystemen.
• eVTOL und Advanced Mobility: Zuverlässige Strommessung für leistungsstarke elektrifizierte Antriebssysteme.
