Hochpräzises Shunt-basiertes Strommessmodul

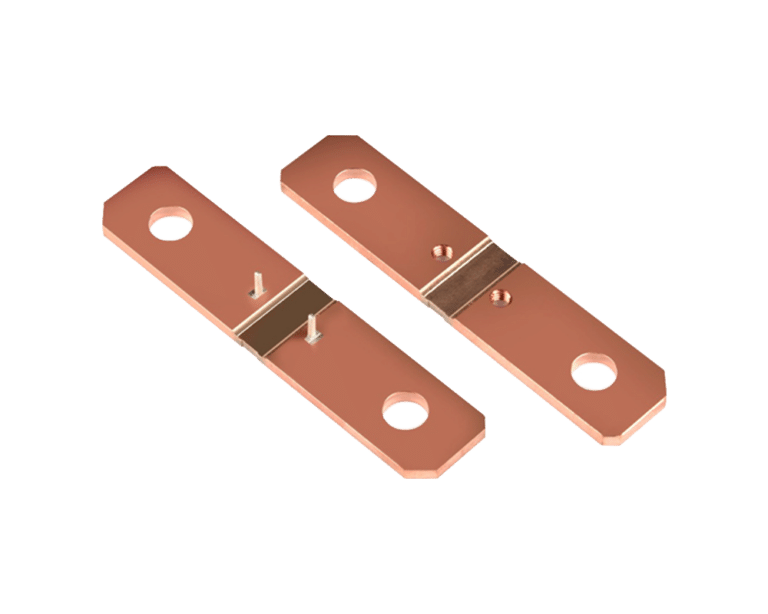

Das RESI ARCS6918-L050 ist ein Shunt-Strommessmodul zur genauen Hochstrommessung in leistungselektronischen Systemen. Sein Widerstandselement aus Mn-Cu-Legierung bietet stabile Eigenschaften bei geringer thermoelektrischer Spannung und niedriger Induktivität. Mit einem Widerstand von 50 µΩ, einem Nennstrom von 700 A und einer Nennleistung von 25 W ermöglicht das Modul eine präzise Strommessung bei geringer Verlustleistung. Ein Vierleiter-Kelvinanschluss eliminiert den Einfluss von Anschlusswiderständen auf die Spannungsmessung. Das mittels Elektronenstrahllöten gefertigte Modul bietet hohe mechanische Zuverlässigkeit und arbeitet von −55 °C bis +175 °C.

Hauptmerkmale

• Shunt-Strommessmodul
• Widerstand: 50 µΩ
• Nennstrom: 700 A
• Nennleistung: 25 W
• Niedrige thermoelektrische Spannung
• Induktivitätsarmes Design
• Kelvinanschluss
• Element aus Mn-Cu-Legierung
• Betriebstemperatur: −55 °C bis +175 °C
• AEC-Q200-qualifiziert

Branchen und Anwendungsfälle

• Batteriemanagementsysteme (BMS): Stromüberwachung zur Steuerung von Laden und Entladen.
• Leistungselektronik: Strommessung in Wechselrichtern und USV-Systemen.
• Industriesysteme: Motorsteuerungen und elektronische Lastgeräte.
• Energiespeichersysteme (ESS): Hochstrommessung in Batteriesystemen.
