Hochpräzisions-Nebenwiderstand

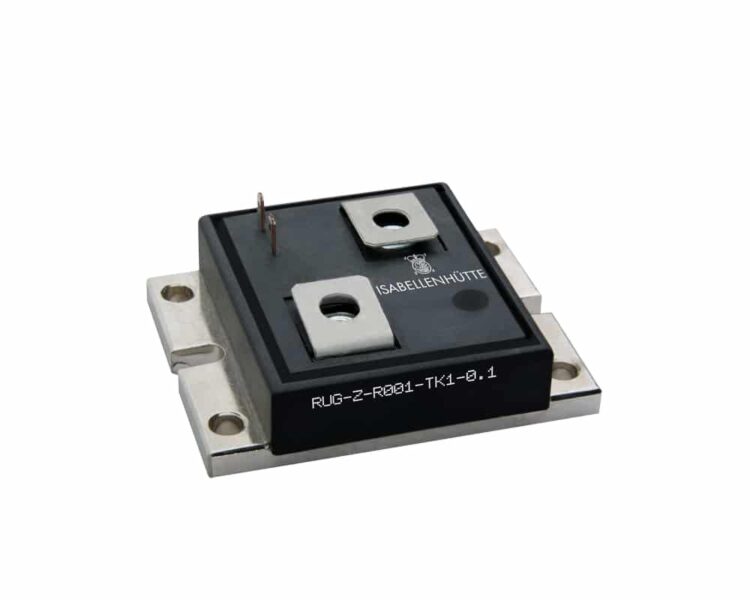

Die RUG-Z-Serie der Hochpräzisions-Nebenwiderstände von Isabellenhütte ist in 4-Leiter-Anschlusstechnik ausgeführt und bietet hochpräzise Nebenwiderstände für die Strommessung mit einer maximalen Nennleistung von 250 W auf einem geeigneten Kühlkörper. Sie wurde für die Hochstrommessung mit sehr hoher Genauigkeit bei Netzteilen entwickelt, z. B. für supraleitende Magnete. Die RUG-Z-Serie Isabellenhütte weist eine Einzelpulsbelastbarkeit von 50 J (tp <10 ms) auf.

• Hochpräzisions-Nebenwiderstand
• Ausführung für die Oberflächenmontage mit 4 Anschlussklemmen
• Widerstandswerte von 0,0005 Ω bis 100 Ω
• Toleranzen von ±0,1 % und ±1 %
• TK ab < ±1 ppm/°C (+20 °C bis +60 °C)
• Dauerleistung von 250 W bei 85 °C (mit einem geeigneten Kühlkörper)
• Pulsbelastbarkeit von 50 J für <10 ms
• Temperaturbereich von -55 °C bis +110 °C
• Induktivität von < 10 nH
• Stabilität von < 0,2 % (T_K=85 °C) (bei Nennleistung, Abweichung nach 2000 h)
• Spannungsfestigkeit von 500 V AC

Zu den typischen Anwendungen für die RUG-Z-Serie der Hochpräzisions-Nebenwiderstände gehören:

• Hochstrommessung
• Messgeräte
• Referenzwiderstände für Labore
• Stromquellen
• Netzteile für Labore

Isabellenhütte ist einer der weltweit führenden Anbieter von hochwertigen Präzisions- und Leistungswiderständen. Das Unternehmen fertigt Widerstände mit niedrigen Widerstandswerten für verschiedene Anwendungsbereiche, unter anderem für die oben genannten Beispiele. Isabellenhütte & Rhopoint Components sind Ihr idealer Partner, wenn es darum geht, die bestmöglichen Messergebnisse auf kleinstem Raum zu erzielen. Weitere Informationen dazu finden Sie auf der Website www.isabellenhuette.de.
