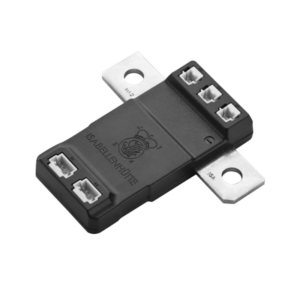

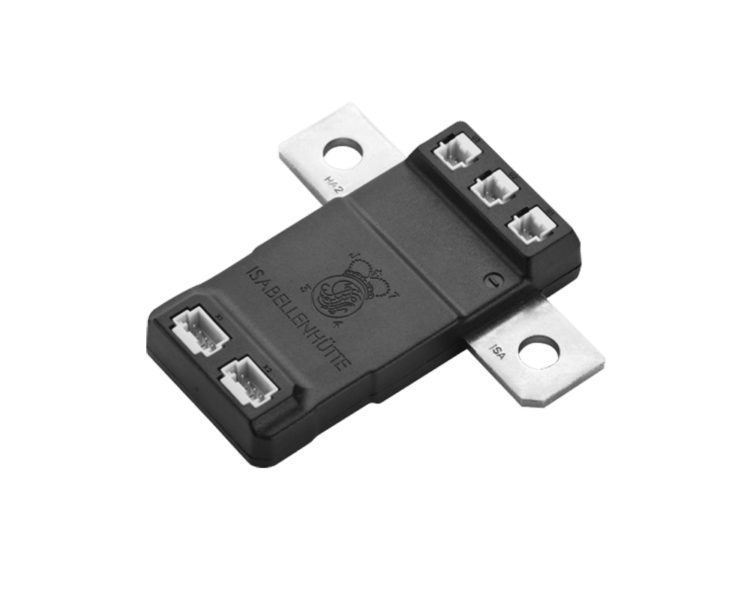

Der Strom- und Spannungsmesssensor IVT-S ist ein intelligentes, shuntbasiertes Plug-and-Play-Messsystem. Das System misst den Strom kontinuierlich und ist mit Nennströmen von 100 A, 300 A, 500 A, 1000 A oder 2500 A erhältlich. Die IVT-S-Module bieten eine garantierte galvanische Isolation bis 1000 V und sind daher für Hochspannungsanwendungen geeignet. Das Modul verfügt außerdem über einen Temperatursensor zur Temperaturkalibrierung, der optimierte Ergebnisse über den gesamten Temperaturbereich gewährleistet.
Die shuntbasierte Messmethode verwendet einen 16-Bit-Analog-Digital-Konverter (ADC) mit einer Geschwindigkeit von bis zu 1 kHz, um den Spannungsabfall in ein digitales Signal umzuwandeln. Die Kommunikation erfolgt über eine CANbus 2.0a-Schnittstelle. Eine CAN-Konfigurationsdatei (CAN-dbc) ist verfügbar und unterstützt eine schnelle Systemintegration.
Der ITV-S wird als modulares System angeboten, mit Optionen für 3 Spannungsüberwachungskanäle und einem zusätzlichen CAN-Port, um eine Reihenschaltung zu ermöglichen.
Messwerte des Standardmoduls
Zusätzliche Messwerte mit Spannungsmessung verfügbar:
| Eigenschaft | Wert |
|---|---|
| Betriebstemperatur | -40 °C bis +105 °C |
| Lagertemperatur | -40 °C bis +125 °C |
| Lagerfeuchtigkeit | ≤95 % |
| Versorgungsspannung (Vcc) | 5.5 V bis 40 V (12 V typisch) |
| Versorgungsspannung | -42 V bis 42 V |
| Derzeitiger Verbrauch | ≤80 mA (30 mA typisch) |
| Wieder-/Startzeit | ≤400 ms (350 ms typisch) |
| Wartezeit Ein-/Ausschalten | >2 ms |
| Eigenschaft | |||||
|---|---|---|---|---|---|
| Nennmessbereich (je nach Shunt) | ±100 A | ±300 A | ±500 A | ±1000 A | ±2500 A |
| Erweiterte Belastung (5 min) | ±120 A | ±320 A | ±730 A | ±1100 A | ±2700 A |
| Erweiterte Belastung (30 s) | ±200 A | ±430 A | ±860 A | ±1400 A | ±3200 A |
| Erweiterte Belastung (10 s) | ±300 A | ±600 A | ±1000 A | ±2000 A | ±4300 A |
| Erweiterte Belastung (1 s) | ±900 A | ±1600 A | ±2700 A | ±5500 A | ±11300 A |
| Erweiterte Belastung (200 ms) | ±2000 A | ±3600 A | ±6000 A | ±12000 A | ±24000 A |
| Verlustleistung | <3 W | <9 W | <9 W | <20 W | <32 W |
| Anfangsgenauigkeit* | ±0,1 %rdg** | ±0,1 %rdg** | ±0,1 %rdg** | ±0,1 %rdg** | ±0,1 %rdg** |
| Gesamtgenauigkeit* | ±0,4 %rdg** | ±0,4 %rdg** | ±0,4 %rdg** | ±0,4 %rdg** | ±0,4 %rdg** |
| Versatz | 8 mA | 25 mA | 75 mA | 125 mA | 500 mA |
| Linearität | 0,01 % Reichweite | 0,01 % Reichweite | 0,01 % Reichweite | 0,01 % Reichweite | 0,01 % Reichweite |
| Lärm | 5 mA (RMS) | 15 mA (RMS) | 40 mA (RMS) | 70 mA (RMS) | 280 mA (RMS) |
| Auflösung | 3 mA | 10 mA | 27 mA | 47 mA | 186 mA |
| Überstrommessbereich | ±800 | ±2500 | ±6900 | ±12200 | ±48000 |
| Genauigkeit (Überstrombereich) | ±3 %rdg | ±3 %rdg | ±3 %rdg | ±3 %rdg | ±3 %rdg |
| Versatz (Überstrombereich) | 60 mA | 200 mA | 540 mA | 940 mA | 3720 mA |
| Linearität (Überstrombereich) | 0,1 % Reichweite | 0,1 % Reichweite | 0,1 % Reichweite | 0,1 % Reichweite | 0,1 % Reichweite |
| Lärm (Überstrombereich) | 40 mA (RMS) | 120 mA (RMS) | 320 mA (RMS) | 560 mA (RMS) | 2240 mA (RMS) |
| Resolution (Überstrombereich) | 24 mA | 80 mA | 216 mA | 376 mA | 1488 mA |
| Eigenschaft | Wert |
|---|---|
| Nennmessbereich | ±1000 V |
| Erweiterter Bereich (nichtlinear) | ±1200 V |
| Anfangsgenauigkeit | 0,1 % des Messwerts |
| Gesamtgenauigkeit | 0,5 % des Messwerts |
| Versatz | 100 mV |
| Linearität | 0,01 % des Bereichs |
| Lärm*** | 30 mV (RMS) |
| Auflösung | 30 mV |
Die Isabellenhütte ist seit Jahren einer der weltweit führenden Anbieter von hochmodernen Messtechnik-Systemen und bewährter Spezialist für die präzise Messung hoher Stromstärken. Unter dem Markennamen ISAscale® bietet Isabellenhütte Präzisionsmesssysteme mit herausragenden Leistungsdaten an. Weitere Informationen zu ISAscale® finden Sie unter www.isabellenhuette.de. Oder wenden Sie sich noch heute an einen unserer technischen Ingenieure.
| Gewicht | 0,133 kg |
|---|---|

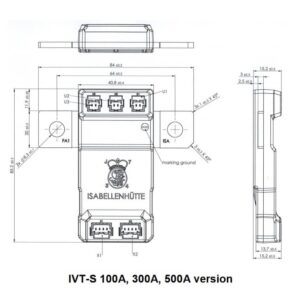

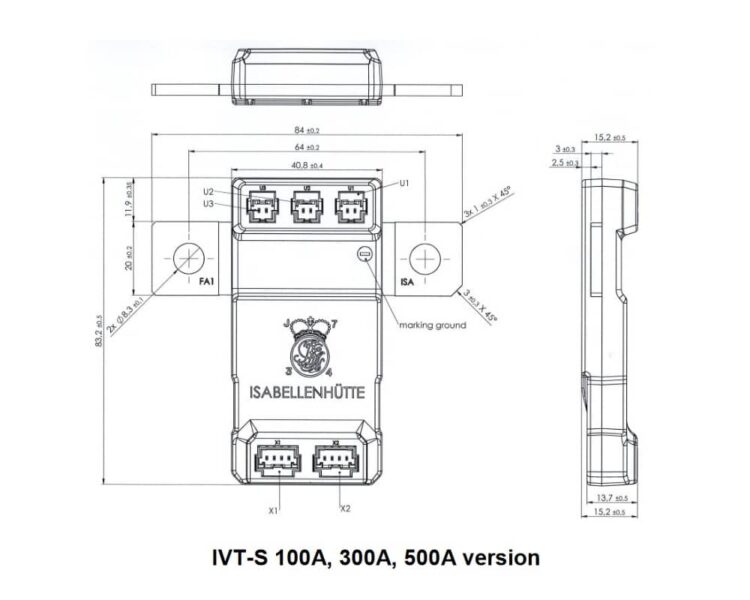

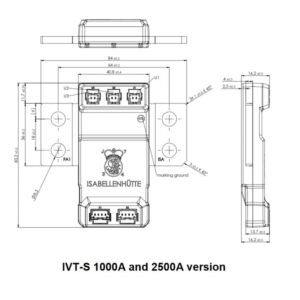

| Größe | 84,00 × 83,20 × 16,20 mm |
| Genauigkeit | |
| Serie / Modell | |
| Communication Channels | CAN-Termination an Bord, Keine CAN-Termination an Bord |
| Nennstrom | |
| Optionen | Galvanische Isolierung |
| Ausgang | Drei Spannungskanäle, Strom, Ströme, Stromzähler, Temperatur am Shunt |
| Produkttyp | |
| Versorgungsspannung | 12V/24V |
| Temperaturbereich (°C) | -40 bis +105 °C |
| Voltage Channels | 3 Kanäle, Keine Kanäle |
| Nennspannung |
| IVT-S-100-U0-I-CAN1-12/24 | IVT-S-500-U3-I-CAN1-12/24 |
| IVT-S-100-U0-I-CAN2-12/24 | IVT-S-500-U3-I-CAN2-12/24 |
| IVT-S-100-U3-I-CAN1-12/24 | IVT-S-1K-U0-I-CAN1-12/24 |
| IVT-S-100-U3-I-CAN2-12/24 | IVT-S-1K-U0-I-CAN2-12/24 |
| IVT-S-300-U0-I-CAN1-12/24 | IVT-S-1K-U3-I-CAN1-12/24 |
| IVT-S-300-U0-I-CAN2-12/24 | IVT-S-1K-U3-I-CAN2-12/24 |
| IVT-S-300-U3-I-CAN1-12/24 | IVT-S-2K5-U0-I-CAN1-12/24 |
| IVT-S-300-U3-I-CAN2-12/24 | IVT-S-2K5-U0-I-CAN2-12/24 |
| IVT-S-500-U0-I-CAN1-12/24 | IVT-S-2K5-U3-I-CAN1-12/24 |
| IVT-S-500-U0-I-CAN2-12/24 | IVT-S-2K5-U3-I-CAN2-12/24 |
| SKU | Serie / Modell | Communication Channels | Nennstrom | Voltage Channels |
|---|---|---|---|---|
| Isa IVT-S-2K5-U0-I-CAN1-12/24 | CAN-Termination an Bord | 2,5 kA | Keine Kanäle | |
| Isa IVT-S-500-U0-I-CAN2-12/24 | Keine CAN-Termination an Bord | 500 A | Keine Kanäle | |
| Isa IVT-S-500-U0-I-CAN1-12/24 | CAN-Termination an Bord | 500 A | Keine Kanäle | |
| Isa IVT-S-500-U3-I-CAN2-12/24 | Keine CAN-Termination an Bord | 500 A | 3 Kanäle | |
| Isa IVT-S-500-U3-I-CAN1-12/24 | CAN-Termination an Bord | 500 A | 3 Kanäle | |
| Isa IVT-S-300-U0-I-CAN2-12/24 | Keine CAN-Termination an Bord | 300 A | Keine Kanäle | |
| Isa IVT-S-300-U0-I-CAN1-12/24 | CAN-Termination an Bord | 300 A | Keine Kanäle | |
| Isa IVT-S-300-U3-I-CAN2-12/24 | Keine CAN-Termination an Bord | 300 A | 3 Kanäle | |
| Isa IVT-S-300-U3-I-CAN1-12/24 | CAN-Termination an Bord | 300 A | 3 Kanäle | |
| Isa IVT-S-2K5-U0-I-CAN2-12/24 | Keine CAN-Termination an Bord | 2,5 kA | Keine Kanäle | |
| Isa IVT-S-2K5-U3-I-CAN2-12/24 | Keine CAN-Termination an Bord | 2,5 kA | 3 Kanäle | |
| Isa IVT-S-2K5-U3-I-CAN1-12/24 | CAN-Termination an Bord | 2,5 kA | 3 Kanäle | |
| Isa IVT-S-100-U0-I-CAN2-12/24 | Keine CAN-Termination an Bord | 100 A | Keine Kanäle | |
| Isa IVT-S-1K-U3-I-CAN1-12/24 | CAN-Termination an Bord | 1 kA | 3 Kanäle | |
| Isa IVT-S-100-U0-I-CAN1-12/24 | CAN-Termination an Bord | 100 A | Keine Kanäle | |
| Isa IVT-S-100-U3-I-CAN2-12/24 | Keine CAN-Termination an Bord | 100 A | 3 Kanäle | |
| Isa IVT-S-100-U3-I-CAN1-12/24 | CAN-Termination an Bord | 100 A | 3 Kanäle | |
| Isa IVT-S-1K-U0-I-CAN2-12/24 | Keine CAN-Termination an Bord | 1 kA | Keine Kanäle | |
| Isa IVT-S-1K-U0-I-CAN1-12/24 | CAN-Termination an Bord | 1 kA | Keine Kanäle | |
| Isa IVT-S-1K-U3-I-CAN2-12/24 | Keine CAN-Termination an Bord | 1 kA | 3 Kanäle |
