Isabellenhütte IVT 3 Base

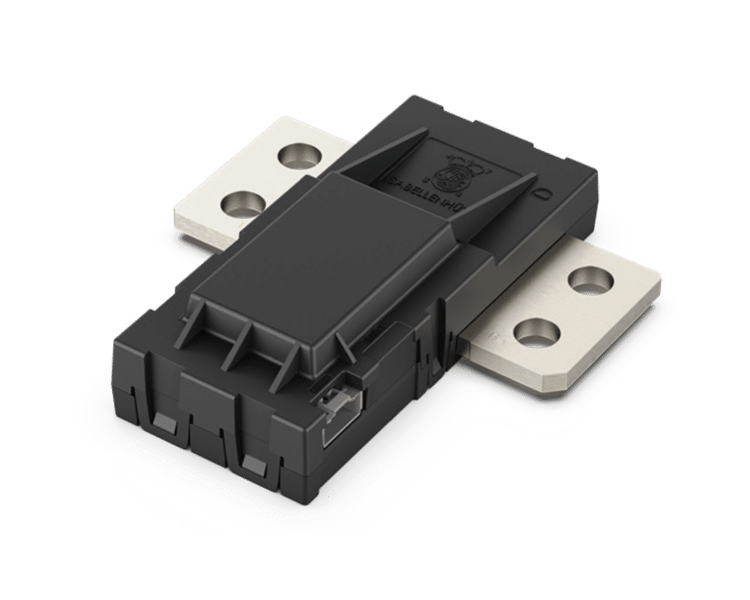

Der IVT 3 Base ist ein kompaktes, hochpräzises, shuntbasiertes Strommesssystem, welches auf einem Plattformkonzept basiert, bei dem Funktionskomponenten hinzugefügt werden können, um es an viele verschiedene Anwendungsfälle anzupassen. Die IVT 3-Serie wurde gemäß ISO 26262:2018 (Straßenfahrzeuge – Funktionale Sicherheit) entwickelt.

Die wichtigsten Merkmale des IVT 3 Base Strommesssensors sind:

• Kompaktes Shunt-basiertes Hochpräzisions-Strommessgerät (ASIL C)
• Temperaturmessung
• Nennstrommessbereich von ±1.000 A
• Erweiterter Messbereich von ±4000 A
• Initialgenauigkeit von ±0,1 % vom Messwert* +0,05 A
• Gesamtgenauigkeit von ±0,4 % vom Messwert* +0,1 A
• Isolation gemäß ISO 60664 (1.000 V Basisisolation)
• Temperaturbereich von -40 °C bis +125 °C
• Versorgungsspannung 12 V/24 V**
• CAN 2.0B mit DBC
• Firmware-Update über OBD
• Diagnose über UDS
• Erweiterte Diagnose über AUTOSAR 4.0.3
• CAN-Terminierung (optional)
• Unabhängiger Analogkanal (optional)
• Sleep-Modus (optional)

^{* Wertanzeige; Messwert
**24V-Ausführung auf Anfrage}

Typische DC-Anwendungen für die Strommessmodule der IVT 3 Base-Serie sind:

• Hybrid- und vollelektrische Fahrzeuge
• Stationäre Energiespeichersysteme
• USV-Systeme
• Batteriebasierte Anwendungen
• Industrielle Anwendungen
• Brennstoffzellen

Die Isabellenhütte ist seit Jahren einer der weltweit führenden Anbietern von hochmodernen Messtechnik-Systemen und bewährter Spezialist für die präzise Messung hoher Stromstärken. Unter dem Markennamen ISAscale® bietet Isabellenhütte Präzisionsmessysteme mit herausragenden Leistungsdaten an. Weitere Informationen zu ISAscale® finden Sie unter www.isabellenhuette.de oder wenden Sie sich noch heute an einen unserer technischen Ingenieure.
