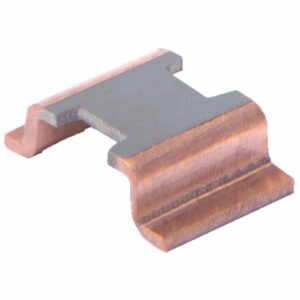

Die BVZ-Serie der Präzisionswiderstände für die Strommessung von Isabellenhütte ist für Strommessanwendungen in 2-Leiter-Anschlusstechnik für die Oberflächenmontage ausgeführt. Diese Widerstände sind ideal für die Montage auf DBC-/IMS-Substrat geeignet. Sie wurden mit einem hohen Anwendungstemperaturbereich von -65 °C bis +170 °C entwickelt und bieten eine Nennleistung von bis zu 13 W sowie Widerstandswerte zwischen 0,525 mΩ und 3 mΩ. Die BVZ-Serie von Isabellenhütte bietet eine hervorragende Langzeitstabilität.
Isabellenhütte ist einer der weltweit führenden Anbieter von hochwertigen Präzisions- und Leistungswiderständen. Das Unternehmen fertigt Widerstände mit niedrigen Widerstandswerten für verschiedene Anwendungsbereiche, unter anderem für die oben genannten Beispiele. Isabellenhütte & Rhopoint Components sind Ihr idealer Partner, wenn es darum geht, die bestmöglichen Messergebnisse auf kleinstem Raum zu erzielen. Weitere Informationen dazu finden Sie auf der Website www.isabellenhuette.de.

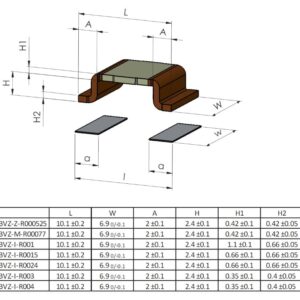

| Größe | 10,1 × 6,6 × 0 mm |
|---|---|
| Produkttyp | |
| Gehäuse / Größe | |
| Materialtyp | |
| Widerstandswert | 0,001 Ω, 0,0015 Ω, 0,0024 Ω, 0,003 Ω, 525 µΩ, 770 µΩ |
| Minimaler Widerstand | 525 µΩ |
| Maximaler Widerstand | 0,003 Ω |
| Toleranz | |
| Temperaturkoeffizient | 10 ±50 ppm/°C, 100 ±50 ppm/°C, 180 ±50 ppm/°C, 270 ±50 ppm/°C, 60 ±50 ppm/°C |
| Nennleistung | |
| Temperaturbereich (°C) | -65 bis +170 °C |
| Serie / Modell |
Der Widerstandswert in Ohm wird durch eine Reihe von 4, 5, 6 oder 7 Zeichen ausgedrückt, wobei das Zeichen R (Ohm) die Position des Dezimalpunktes angibt.
| SKU | Materialtyp | Widerstandswert | Toleranz |
|---|---|---|---|
| Isa BVZ-I-R0015-1.0 | ISAOHM® | 0,0015 Ω | ±1 % |
| Isa BVZ-I-R0015-2.0 | ISAOHM® | 0,0015 Ω | ±2 % |
| Isa BVZ-I-R0015-5.0 | ISAOHM® | 0,0015 Ω | ±5 % |
| Isa BVZ-I-R001-1.0 | ISAOHM® | 0,001 Ω | ±1 % |
| Isa BVZ-I-R001-2.0 | ISAOHM® | 0,001 Ω | ±2 % |
| Isa BVZ-I-R001-5.0 | ISAOHM® | 0,001 Ω | ±5 % |
| Isa BVZ-I-R0024-1.0 | ISAOHM® | 0,0024 Ω | ±1 % |
| Isa BVZ-I-R0024-2.0 | ISAOHM® | 0,0024 Ω | ±2 % |
| Isa BVZ-I-R0024-5.0 | ISAOHM® | 0,0024 Ω | ±5 % |
| Isa BVZ-I-R003-1.0 | ISAOHM® | 0,003 Ω | ±1 % |
| Isa BVZ-I-R003-2.0 | ISAOHM® | 0,003 Ω | ±2 % |
| Isa BVZ-I-R003-5.0 | ISAOHM® | 0,003 Ω | ±5 % |
| Isa BVZ-Z-R000525-1.0 | ZERANIN® | 525 µΩ | ±1 % |
| Isa BVZ-Z-R000525-2.0 | ZERANIN® | 525 µΩ | ±2 % |
| Isa BVZ-Z-R000525-5.0 | ZERANIN® | 525 µΩ | ±5 % |
| Isa BVZ-M-R00077-1.0 | MANGANIN® | 770 µΩ | ±1 % |
| Isa BVZ-M-R00077-2.0 | MANGANIN® | 770 µΩ | ±2 % |
| Isa BVZ-M-R00077-5.0 | MANGANIN® | 770 µΩ | ±5 % |
| Produktbestellcode | Widerstandswert* | Toleranz* | TK | Nennleistung | Interne Hitzebeständigkeit | Materialtyp |
|---|---|---|---|---|---|---|
| BVZ-Z-R000525 | 0,525 mΩ | ±1 %, ±2%, ±5 % | 270 ±50 ppm/°C | 13 W | 8 W | ZERANIN®30 |
| BVZ-M-R00077 | 0,77 mΩ | ±1 %, ±2%, ±5 % | 180 ±50 ppm/°C | 10 W | 7,5 W | MANGANIN® |
| BVZ-I-R001 | 1 mΩ | ±1 %, ±2%, ±5 % | 100 ±50 ppm/°C | 7 W | 5 W | ISAOHM® |
| BVZ-I-R0015 | 1,5 mΩ | ±1 %, ±2%, ±5 % | 60 ±50 ppm/°C | 6 W | 4 W | ISAOHM® |
| BVZ-I-R0024 | 2,4 mΩ | ±1 %, ±2%, ±5 % | 10 ±50 ppm/°C | 5 W | 3 W | ISAOHM® |
| BVZ-I-R003 | 3 mΩ | ±1 %, ±2%, ±5 % | 10 ±50 ppm/°C | 5 W | 3 W | ISAOHM® |
