Ametherm SL10 50002

Der Einschaltstrombegrenzungs-Thermistor SL10 50002 von Ametherm bietet einen maximalen Dauerstrom von 2A (bis zu +25°C), einen Widerstand von 50Ω ±25% (bei 25°C) und eine empfohlene maximale Energie von 18J. Die Ametherm SL-Serie unterdrückt Eingangsstromspitzen, die auftreten, wenn elektrische Schaltkreise eingeschaltet werden, um schwerwiegende Schäden an empfindlichen elektronischen Bauteilen zu verhindern, wenn ihre Nennstromwerte überschritten werden. Wenn sie in Serie mit der Last verbunden sind, begrenzen sie beim „Einschalten“ den Strom aufgrund ihres relativ hohen Kaltwiderstands. Durch den Stromfluss erhitzt sich der Thermistor selbst und verringert so seinen Widerstandswert, sodass nachdem der anfängliche Überspannungsstrom sicher abgewehrt wurde, der Widerstand im Thermistor auf einem niedrigen Wert gehalten wird, um die Effizienz zu maximieren.

• Einschaltstrombegrenzungs-Thermistor
• Widerstand von 50Ω ±25% (bei 25°C)
• Maximaler Dauerstrom von 2A (bis zu +25°C)
• Maximale empfohlene Energie von 18J
• Spannungsbewertungen von 120VAC und 240VAC
• Tatsächlicher Energieausfall bei 29J
• 0,44Ω bei 100% maximalem Strom und 1,2Ω bei 50% maximalem Strom
• Körpertemperatur von +140°C bei maximalem Strom
• Abgabekonstante von 11,2mW/°C
• Thermische Zeitkonstante von 38mW/s
• Materialtyp H (für Beta und Kurve)
• Anerkannt von der Canadian Standards Association (CSA) für die Sicherheit gewährleisten

Typische Anwendungen für die SL-Serie sind:

• Begrenzung des Einschaltstroms für Netzteile und Batterieladegeräte
• Beleuchtungsschaltungen und Thermostatschutz
• Weicher Start von Elektromotoren

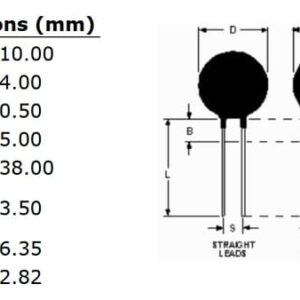

Die nachfolgende Tabelle gibt die vollständigen Spezifikationen des Ametherm SL10 50002 an.
