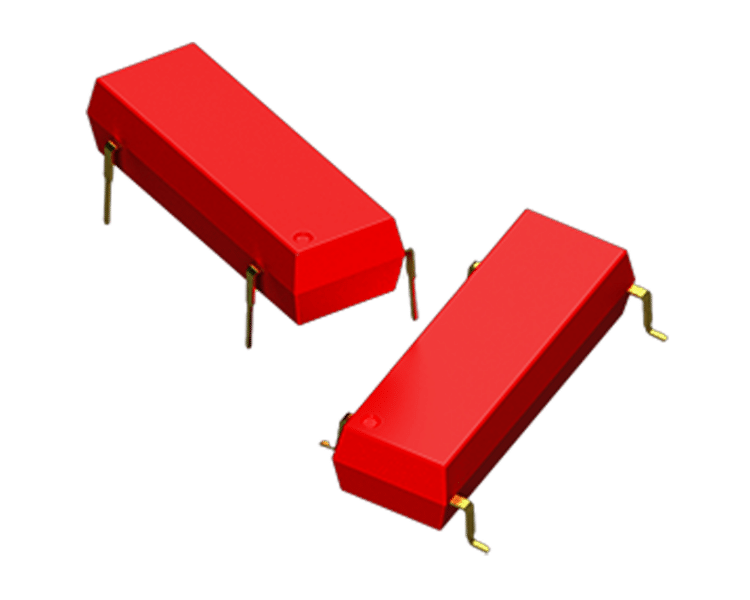

Hochspannungs-Reedrelais (SMD & DIP)

Das Coto Technology 9105 Serie Hochspannungs-Reedrelais wurde für das zuverlässige Schalten von Hochspannungssignalen in kompakten elektronischen Systemen entwickelt. Verfügbar sowohl in Surface-Mount- (SMD) als auch in Through-Hole- (DIP) Gehäusen, kombiniert dieses Relais eine kompakte Bauform mit hoher elektrischer Isolation und Schaltleistung. Das Bauteil unterstützt Schaltspannungen bis zu 1 kV, mit einer Trennspannung von 4,25 kV und einer Durchschlagfestigkeit von bis zu 7 kV. Dadurch eignet es sich für anspruchsvolle Anwendungen, die hohe Isolationsleistung und zuverlässigen Betrieb erfordern.

Hermetisch gekapselte Reedkontakte gewährleisten eine lange Lebensdauer und stabile Leistung selbst unter anspruchsvollen Umgebungsbedingungen. Das vergossene Duroplastgehäuse sowie das integrierte Leadframe-Design sorgen für mechanische Robustheit und hervorragende elektrische Isolation. Optional verfügbare Spulen-Freilaufdioden schützen die Ansteuerschaltungen vor Spannungsspitzen und erhöhen die Gesamtzuverlässigkeit des Systems.

Wichtige Merkmale

• Hochspannungsschalten bis zu 1000V
• Durchschlagfestigkeit bis zu 7000V
• Trennspannung bis zu 4250V
• Hoher Isolationswiderstand von 10¹² Ω
• Hermetisch gekapselte Kontakte für hohe Langzeitzuverlässigkeit
• Optionale Spulen-Freilaufdiode zum Schutz der Ansteuerschaltung
• Vergossenes Duroplastgehäuse mit integriertem Leadframe
• 100% Hochspannungstest während der Produktion
• RoHS-konform und entsprechend IEC 60664-1 Sicherheitsstandards

Anwendungsbereiche und Einsatzbeispiele

• Industrieautomation: Hochspannungsschalten in Steuerkreisen und Messinstrumenten.
• Energie- und Stromsysteme: Schalten und Überwachung in Solarsystemen und Batteriemanagementplattformen.
• Automobil und Elektrofahrzeuge: Hochspannungs-Signaltrennung in EV-Batterieüberwachungssystemen.
• Medizintechnik: Zuverlässiges Schalten in Diagnose- und Überwachungssystemen.
• Test- und Messtechnik: Signalrouting und Schaltfunktionen in automatisierten Testsystemen und Laborgeräten.
