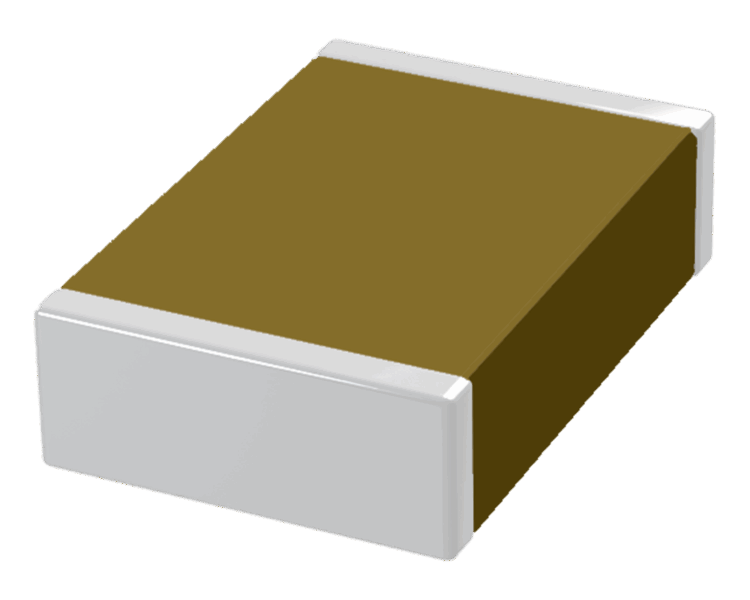

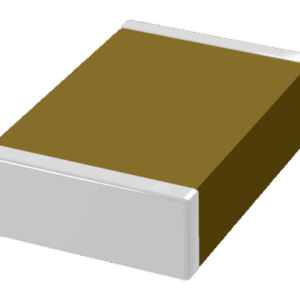

Die SMD-Hochspannungskondensatoren der Klasse II von SRT Microcéramique sind für eine hohe Kapazitätsleistung in kompakten Oberflächenmontageformaten ausgelegt und optimiert für Hochspannungsanwendungen. Mit dielektrischen Materialien der Klasse II wie X7R bietet diese Serie eine hervorragende Kapazitätsdichte und eignet sich ideal für Filterung, Entkopplung und Energiespeicherung in anspruchsvollen Stromsystemen. Diese Kondensatoren sind in Spannungsbewertungen von 1kV bis 15kV erhältlich, mit Kapazitätswerten von 6,8pF bis 10µF, je nach Gehäusegröße und dielektrischem Typ.
Entwickelt, um eine hohe volumetrische Effizienz zu bieten, haben diese MLCCs Verlustfaktoren von ≤2,5%, Isolationswiderstand ≥10⁵ MΩ oder 1000Ω-Farad und unterstützen Betriebstemperaturen von -55°C bis +125°C. Obwohl Klasse-II-Keramiken eine größere Kapazitätsänderung über Temperatur und Spannung aufweisen als Klasse I, sind sie gut geeignet für Allzweck-Hochspannungsschaltkreise, bei denen eine hohe Kapazität auf kleinem Raum Priorität hat.
Diese Bauteile sind nach CECC 32100 und AEC-Q200 geprüft und qualifiziert und bieten somit eine Eignung für die Automobil- und andere hochzuverlässige Umgebungen.
Schlüsselfunktionen des SMD-Hochspannungskondensators der Klasse II:
Typische Anwendungen für den SMD-Hochspannungskondensator der Klasse II:
SRT Microcéramique mit Sitz in Frankreich ist ein führender Hersteller von Mehrschicht-Keramikkondensatoren. Bekannt für Präzision und Zuverlässigkeit liefert SRT Microcéramique Hochleistungskomponenten an Industrien mit anspruchsvollen Anforderungen. Besuchen Sie SRT Microceramique für weitere Informationen.
| Produkttyp | |
|---|---|
| Gehäuse / Größe | 0805, 1206, 1210, 15080, 1808, 1812, 1825, 2220, 2225, 2825, 3640, 4040, 5440, 5550, 6660, 80150, 8060 |
| Dielectric | X7R |
| Capacitance Value | 1,2μF, 1,5µF, 1,8nF, 1,8μF, 1.5nF, 100nF, 100pF, 10nF, 10pF, 10µF, 120nF, 12nF, 150nF, 15nF, 180nF, 180pF, 18nF, 1nF, 1μF, 2,2μF, 2.2nF, 2.7nF, 220nF, 22nF, 270nF, 270pF, 27nF, 3,3μF, 3,9μF, 3.3nF, 3.9nF, 330nF, 33nF, 33pF, 390nF, 39nF, 4,7nF, 470nF, 470pF, 47nF, 5.6nF, 560nF, 56nF, 6,8pF, 6.8nF, 680nF, 68nF, 8.2nF, 820nF, 820pF, 82nF |
| Toleranz | |
| Nennspannung | 10 kV, 12 kV, 5 kV, 8 kV, 1,5 kV, 15kV, 1kV, 2 kV, 3 kV, 4 kV |
| Terminierung / Anschlussart | Kupfer Zinn (nicht magnetisch), Nickel Gold, Nickel Tin, Palladium-Silber, Polymer Tin (Flex) |
| Konfektionierung | Band & Spule, Bulk |
| Temperaturkoeffizient | |
| Temperaturbereich (°C) | -55 bis +125 °C |

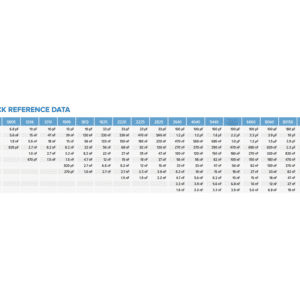

Ausgedrückt in Picofarad (pF). Die ersten beiden Ziffern sind signifikant, die dritte Ziffer gibt die Anzahl der Nullen an. Beispiel: 102=1000pF. Bitte sehen Sie die Schnellreferenztabelle für die maximalen Werte.
R wird als Dezimaltrennzeichen verwendet. Beispiel: 12R7=12,7pF
1340R0=1340pF
–
BM=BME
Dxx=Zuverlässigkeitsspezifikation
Exx=Sortierungsspezifikation
| SKU | Gehäuse / Größe | Dielectric | Capacitance Value | Toleranz | Nennspannung | Terminierung / Anschlussart | Konfektionierung |
|---|---|---|---|---|---|---|---|
| xxxx Y xxx K H X B xxX | X7R |
