SRT Microcéramique-SMD-Impulsenergiekondensatoren

Der SRT Microcéramique Hochspannungs-SMD-Pulsenergie-Kondensator verfügt über ein nicht-piezoelektrisches Keramikdielektrikum, das eine hohe Stabilität und einen konstanten Kapazitätswert auch unter anspruchsvollen elektrischen Bedingungen bietet. Entwickelt für den Betrieb in Umgebungen mit Temperaturen von bis zu 200°C, ist dieser Kondensator gut geeignet für raue oder thermisch anspruchsvolle Anwendungen. Erhältlich in gestapelten Konfigurationen mit J, L oder M Anschlussmöglichkeiten, um unterschiedlichen Montage- und Layout-Anforderungen gerecht zu werden. Abhängig von der Konfiguration wird die Gesamthöhe angepasst – bei SRMC-Versionen (1 oder 2 Chips) wird jeweils 1,8 mm hinzugefügt, und bei SRHS-Versionen (1 Chip) oder SRHD-Versionen (2 Chips) wird jeweils 1,3 mm zur Basischiphöhe hinzugefügt. Optional kann ein strombelastbarer Dickschichtentladungswiderstand mit einer schützenden Glasabdeckung für eine kontrollierte Entladung hinzugefügt werden. Diese Kondensatoren sind konzipiert für hohe Stromstärken und kurze Pulsleistungen und wurden getestet, um über eine Million Pulszyklen ohne Leistungseinbußen zu überstehen, was eine langfristige Zuverlässigkeit und Haltbarkeit in energieintensiven Anwendungen gewährleistet.

Hergestellt unter Verwendung von Klasse I N2T-Keramikdielektrika, kombiniert diese Serie hohe Kapazitätswerte mit einer robusten Spannungsfestigkeit. Die Kapazität reicht von 12nF bis 1,2µF, und die Spannungsbewertungen erstrecken sich von 1000V bis 3000V, je nach Gehäusegröße und Konfiguration. Diese Kondensatoren sind optimiert für die Absorption von Pulsenergie und bieten eine außergewöhnliche thermische und elektrische Stabilität während Hochenergieentladungen.

Wichtige Merkmale des SMD-Pulsenergie-Kondensators:

• Kapazitätsbereich: 12nF bis 1,2µF
• Spannungswerte: 1000V bis 3000V
• Nicht-Piezo-Impuls-Keramik, stabil, hohe Konstante
• Temperatur bis 200°C
• Erhältlich als Stapel mit J L M-Leitungen
• SRMC 1 oder 2 Chips: 1,8mm zur Chip-Höhe hinzufügen
• SRHS 1 Chip, SRHD 2 Chips: 1,3mm zur Chip-Höhe hinzufügen

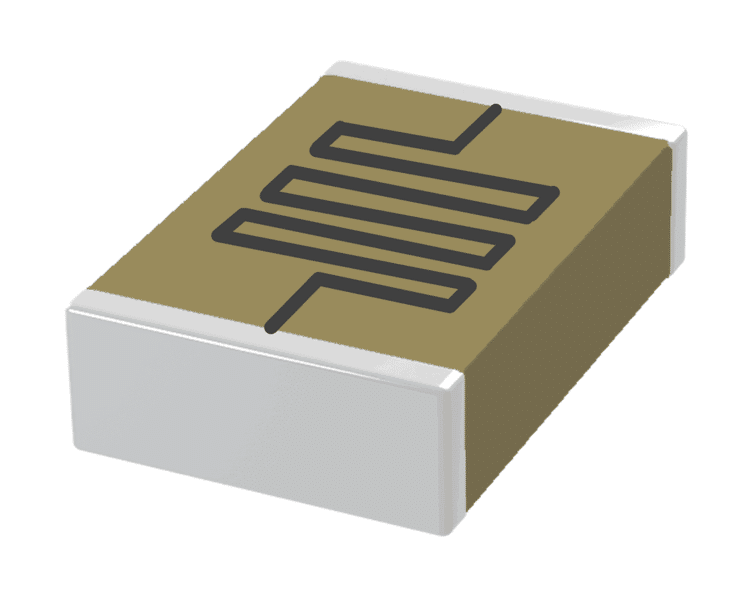

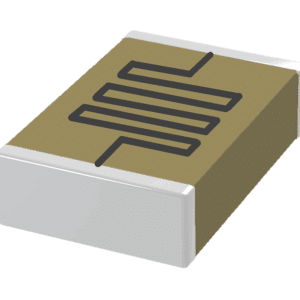

• Dickfilm-Ableitwiderstand mit Glasabdeckung als Option
• Hochstrom-Kurzzeitimpuls

Typische Anwendungen für den SMD-Pulsenergie-Kondensator:

• Pulsleistungs-Schaltungen: Laser-Treiber, Zündsysteme, Defibrillatoren
• Medizinische Geräte: Energiesysteme wie Bildgebung oder Therapiegeräte
• Leistungselektronik: Schnüffelnetzwerke, Leistungswechselrichter und -umformer
• Industrieanlagen: Hochenergie-Schalt- und Entladungsschaltungen
• Verteidigung und Luft- und Raumfahrt: Gepulste Radarsysteme, elektronische Gegenmaßnahmen
• HLK- und Beleuchtungssysteme: Hochspannungssteuerung und Impulsstart-Anwendungen

SRT Microcéramique, mit Sitz in Frankreich, ist ein führender Hersteller von Mehrschicht-Keramikkondensatoren. Bekannt für Präzision und Zuverlässigkeit, liefert SRT Microcéramique Hochleistungskomponenten an Branchen mit hohen Anforderungen. Besuchen Sie SRT Microceramique für weitere Informationen.
