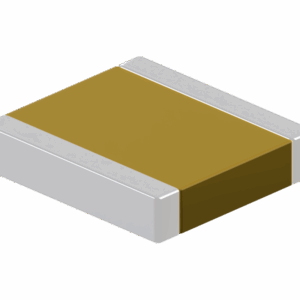

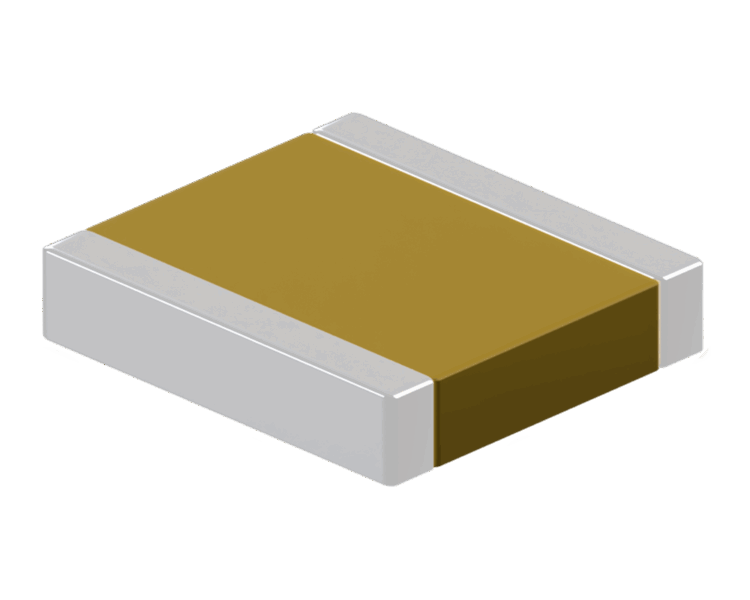

SRT Microcéramique SMD Klasse-II-Kondensator mit niedriger Induktivität

Die SMD-Niederninduktanzkondensatoren der Klasse II von SRT Microcéramique sind fortschrittliche keramische Mehrschichtkondensatoren (MLCCs), die eine schnelle Energieübertragung und hervorragende Leistung in kompakten Oberflächenmontage-Gehäusen ermöglichen. Durch ein umgekehrtes Geometriedesign reduzieren diese Kondensatoren den parasitären Serienwiderstand (ESL) im Vergleich zu herkömmlichen MLCCs um bis zu 60 %, was sie ideal für Anwendungen macht, die schnelle Lade- und Entladezyklen erfordern, wie die Stromversorgung von Halbleitern und die Hochfrequenzfilterung.

Diese Kondensatoren sind in Kapazitätswerten von 1,0 nF bis 1,5 µF und Spannungsbewertungen von 6,3 V bis 50 V erhältlich und bieten Ingenieuren Flexibilität bei der Schaltungsplanung sowohl für niedrige als auch mittlere Spannungsbedingungen. Die Kondensatoren arbeiten zuverlässig in einem weiten Temperaturbereich von -55°C bis +125°C, wobei die Dielektrikumsoptionen X7R (±15 % bei 0 VDC) und BX (+15 %/-25 % bei Nennspannung) stabile Leistung unter verschiedenen Umgebungsbedingungen gewährleisten.

Dank ihrer hohen volumetrischen Effizienz bieten diese Kondensatoren eine größere Kapazität in kleineren Flächen und unterstützen so die wachsende Nachfrage nach Miniaturisierung in der modernen Elektronik. Darüber hinaus weisen sie stabile Leistungseigenschaften unter verschiedenen Spannungs- und Frequenzbedingungen auf, was einen konsistenten Betrieb in Anwendungen wie Spannungsversorgungsglättung, Batteriemanagementsystemen und Audiokreisen sicherstellt.

Merkmale des SMD-Niederspannungs-Kondensators der Klasse II:

• Kapazitätsbereich: 1,0 nF bis 1,5 µF
• Spannungsbewertungen: 6,3 V bis 50 V
• Dielektrikumsoptionen: X7R (±15 % bei 0 VDC), BX (+15 %/-25 % bei Nennspannung)
• Betriebstemperatur: -55°C bis +125°C
• Verlustfaktor: ≤ 2,5 % bei 1 kHz für C ≥ 100 pF
• Isolationswiderstand: 10⁵ MΩ oder 1000 Ω-Farad (25°C); 10⁴ MΩ oder 100 Ω-Farad (125°C)
• Die umgekehrte Geometrie reduziert den ESL um bis zu 60 % gegenüber Standard-MLCCs
• Getestet gemäß CECC 32100 und AEC-Q200
• CECC 30700 und NFC 83-132 konform

* Kundenspezifische Spannung, Gehäusegröße, Kapazitätswert auf Anfrage.

Typtische Anwendungen für den SMD-Niederspannungs-N2T-Kondensator:

• Schnelle Energieübertragung: Ideal für Halbleiteranwendungen, die schnelle Lade- und Entladezyklen erfordern.
• Filterung: Effektiv zur Geräuschunterdrückung und Signalglättung in Stromversorgungen und Signalleitungen.
• Entkopplung: Stellt eine stabile Spannungsversorgung bereit, indem Spannungsschwankungen minimiert werden.
• Kopplung: Ermöglicht die Übertragung von Wechselstromsignalen zwischen verschiedenen Stufen elektronischer Schaltungen.

SRT Microcéramique, mit Sitz in Frankreich, ist ein führender Hersteller von keramischen Mehrschichtkondensatoren. Bekannt für Präzision und Zuverlässigkeit liefert SRT Microcéramique Hochleistungsbauteile für Branchen mit anspruchsvollen Anforderungen. Besuchen Sie SRT Microceramique für weitere Informationen.
