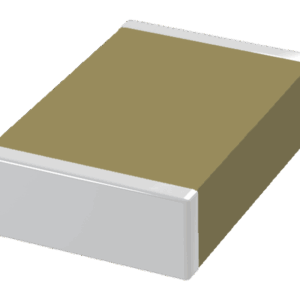

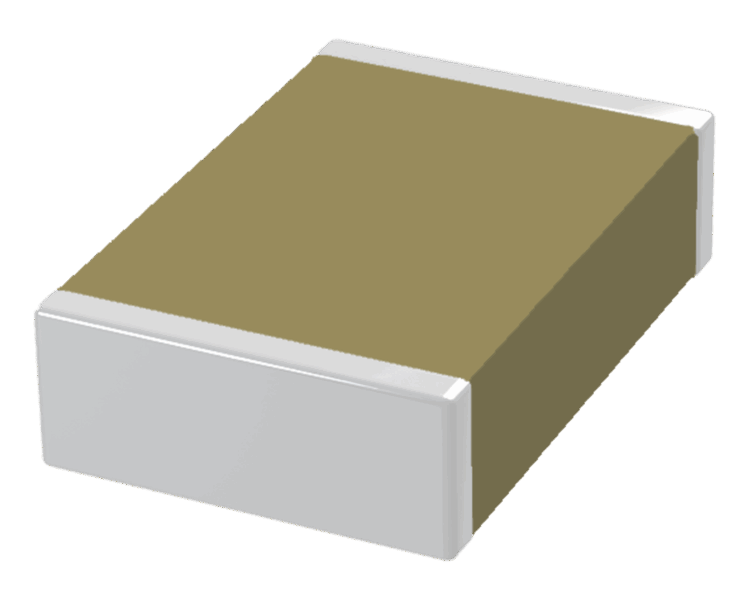

Hochvolt-N2T SMD-Kondensator

Die SMD-N2T-Hochspannungskondensatoren von SRT Microcéramique sind für Anwendungen mit hoher Zuverlässigkeit konzipiert, die eine ausgezeichnete thermische Stabilität, geringe Verluste und hohe Isolationswiderstände in kompakten SMD-Formaten erfordern. Durch die Verwendung eines dielektrischen Klasse-I-N2T bieten diese Kondensatoren einen negativen Temperaturkoeffizienten (NTC) der Kapazität, der ein ultrasstabiles elektrisches Verhalten über ein breites Frequenz- und Temperaturspektrum ermöglicht.

Die Kapazitätswerte reichen von 1pF bis 3,3 µF, mit Spannungsbewertungen von 1kV bis zu 15kV, was sie ideal für HF-, Timing- und präzise analoge Anwendungen in Hochspannungsumgebungen macht. Diese Kondensatoren bieten eine konsistente und vorhersehbare Leistung, selbst unter extremen thermischen und elektrischen Bedingungen.

Die Kondensatoren sind in Standard-SMD-Baugrößen von 0805 bis 80150 erhältlich, getestet nach CECC 32100-Spezifikationen. Ihr hoher Isolationswiderstand (25°C/Un 105 MOhm oder 1000 Ohm-Farad) gewährleistet eine langfristige Zuverlässigkeit, und sie sind in der Lage, bei Temperaturen von -55°C bis +125°C zu arbeiten.

* Individuelle Spannung, Gehäusegröße, Kapazitätswert auf Anfrage.

Wesentliche Merkmale des SMD-Hochspannungsn2t-Kondensators:

• Kapazitätsbereich: 1pF bis 3,3 µF
• Spannungsbewertungen: 1kV bis 15kV
• Dielektrikum: Klasse I N2T – Negativer Temperaturkoeffizient
• Temperaturkoeffizient: -2200 ± 350 ppm/C° bei angelegten 0Vdc
• Betriebstemperaturbereich: −55°C bis +125°C
• Geringer Verlustfaktor:
  • ≤ 1.10⁻³ bei 1Vrms und 1MHz für Werte ≤ 100pF
  • ≤ 1.10⁻³ bei 1Vrms und 1KHz für Werte > 100pF
• Hoher Isolationswiderstand:
  • 25°C/Un 10⁵ MOhm oder 1000 Ohm-Farad
  • 125°C/Un 10⁴ MOhm oder 100 Ohm-Farad
• SMD-Gehäusegrößen: 0805 bis 80150
• Getestet nach: CECC 32100-Standards

Typische Anwendungen für den SMD-Hochspannungsn2t-Kondensator:

• Timing-Schaltungen: Präzise Oszillatoren und Taktungen, die thermische Konsistenz erfordern
• Hochspannungsanalogelektronik: Inklusive Spannungsteiler und Messgeräte
• Luft- und Raumfahrt: Mission-kritische Systeme, die eine hohe Zuverlässigkeit erfordern
• Medizinische Geräte: Hochpräzise Instrumente, die über Temperatur eine stabile Kapazität benötigen
• Kfz-Elektronik: Hochspannungsmodule mit engen Kapazitätstoleranzanforderungen

SRT Microcéramique mit Sitz in Frankreich ist ein führender Hersteller von Mehrschicht-Keramikkondensatoren. Bekannt für seine Präzision und Zuverlässigkeit liefert SRT Microcéramique Hochleistungskomponenten an Branchen mit hohen Anforderungen. Besuchen Sie SRT Microceramique für weitere Informationen.
