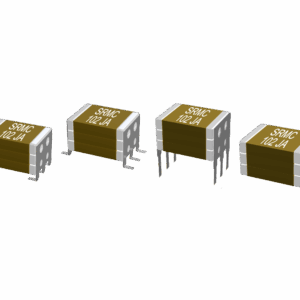

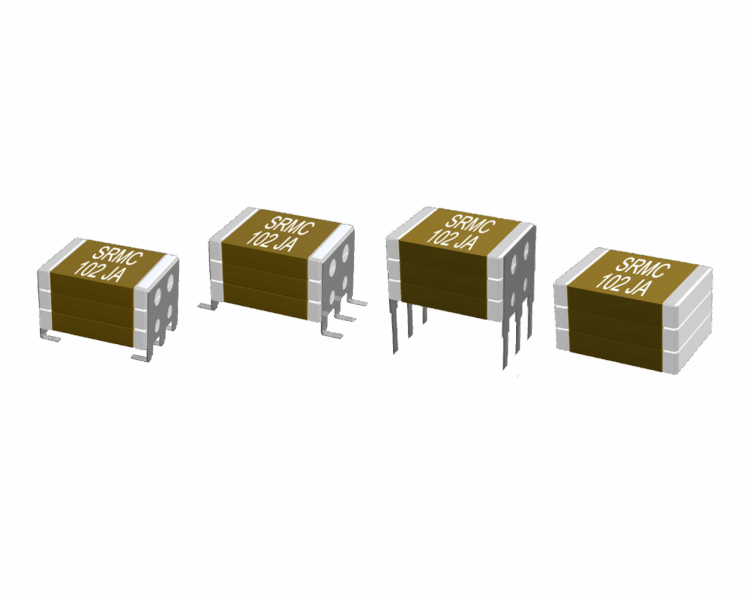

SRT Microcéramique Gestapelt Hochspannungskondensator 1kV

Die SRT Microcéramique Stacked Hochspannungskondensator-Serie bietet eine spezialisierte Lösung für Anwendungen, die eine hohe Spannungsbelastung, ausgezeichnete thermische Stabilität und kompakte Formfaktoren erfordern. Diese Kondensatoren werden durch Stapeln mehrerer Multilayer-Keramikkondensator (MLCC) Chips parallel konstruiert, wodurch im Vergleich zu herkömmlichen MLCCs wesentlich höhere Kapazitätswerte und Energiedichten in einem einzigen Bauteil erreicht werden. Diese Konfiguration hilft auch dabei, den äquivalenten Serienwiderstand (ESR) und die äquivalente Serieninduktivität (ESL) zu minimieren, wodurch diese Kondensatoren besonders gut für Hochfrequenz- und Hochpulsanwendungen geeignet sind.

Die Serie unterstützt einen weiten Spannungsbereich von 1kV bis 10kV, und die Kapazitätswerte können je nach gewähltem Dielektrikum und Stapelkonfiguration von 12pF bis zu 39µF reichen. Diese Geräte sind mit einer Vielzahl von Klasse I (NP0, N2T) und Klasse II (X7R) keramischen Dielektrika erhältlich, die den Benutzern Flexibilität in Bezug auf Temperaturstabilität, Kapazitätsvariation und Frequenzantwort bieten.

Alle SRT gestapelten Kondensatoren werden in Frankreich hergestellt und durchlaufen strenge Tests und Screeningverfahren, einschließlich eines 100%igen Burn-ins bei 125°C für 48 Stunden bei erhöhten Spannungen, um eine langfristige Zuverlässigkeit zu gewährleisten. Konfigurationen können vollständig angepasst werden, einschließlich Chipgröße, Anzahl der Schichten, Anschlussart (radial oder axial), Kapselung und Endbearbeitung (z.B. Löten oder Epoxidharz).

Diese Kondensatoren sind eine ideale Wahl für Designer, die in Bereichen wie Luft- und Raumfahrt, Verteidigung, medizinische Elektronik und industrielle Energie arbeiten, wo zuverlässiger Betrieb unter rauen Bedingungen und kompakte, hochkapazitive Lösungen unerlässlich sind.

Hauptmerkmale der SRT Microcéramique Stacked Kondensatoren:

• Spannungsbereich von 1kV bis 10kV
• Dielektrikum-Optionen: NP0 (±30 ppm/°C), N2T (2200 ± 350 ppm/°C) und X7R (±15% bei 0Vdc angelegt)
• Niedriger ESR und ESL
• 100% Burn-in Test (48 Stunden bei 125°C und 1,2 × Nennspannung)
• Stabile elektrische Eigenschaften:
• Verlustfaktor:
  • NP0/N2T: ≤0,001 bei 1Vrms und 1MHz für Werte ≤1000pF; ≤0,001 bei 1Vrms und 1kHz für Werte >1000pF.
  • X7R: ≤0,025 bei 1kHz.
• Hoher Isolationswiderstand:
  • Bei 25°C: ≥10⁵ MΩ oder 1000 Ω·F (je nachdem, was weniger ist). Bei 125°C: ≥10⁴ MΩ oder 100 Ω·F (je nachdem, was weniger ist).
  • Betriebstemperaturbereich zwischen -55°C und +125°C
• Erhältlich in Standard-Chip-Größen von 1812 bis 80150

* Kundenspezifische Designs verfügbar mit beliebiger Größe, Spannung, Kapazität, Anschlüssen…

Typische Anwendungen für die SRT Microcéramique Stacked Kondensatoren:

• Schaltnetzteile (SMPS): Effektiv für Eingangs- und Ausgangsfilterung in Hochfrequenz-Stromversorgungssystemen.
• Pulsspeichereinheiten: Fähig, Energie in gepulsten Leistungsanwendungen zu speichern und abzugeben.
• Medizinische Bildgebungsgeräte: Verwendet in Geräten, die eine stabile Hochspannungsleistung erfordern.
• Luft- und Raumfahrt- sowie Verteidigungssysteme: Ideal für Anwendungen, die unter extremen Bedingungen hohe Zuverlässigkeit erfordern.
• Industrielle Leistungselektronik: Anwendbar in Motorantrieben, Wechselrichtern und anderen industriellen Stromsystemen.

Die in Frankreich ansässige SRT Microcéramique ist ein führender Hersteller von Multilayer-Keramikkondensatoren. Bekannt für ihre Präzision und Zuverlässigkeit beliefert SRT Microcéramique Branchen mit hohen Anforderungen mit Hochleistungskomponenten. Besuchen Sie SRT Microceramique für weitere Informationen.
