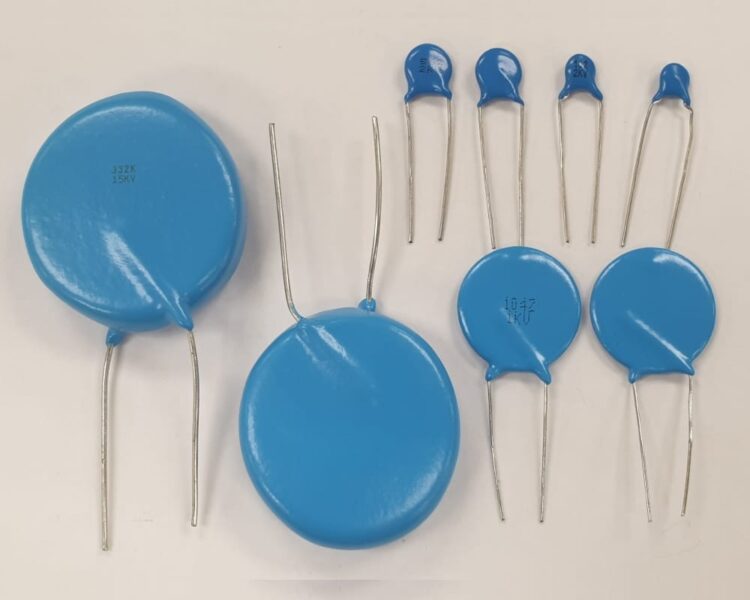

DC-Keramik-Scheibenkondensator

Die HI-K DC Keramikkondensator-Serie von Jackcon bietet eine kostengünstige Lösung in einem kompakten radialen Durchsteckgehäuse. Diese Gleichstromkondensatoren weisen eine Kapazität zwischen 100pF und 47nF mit einem Isolationswiderstand von mindestens 10000MΩ bei 100Vdc für 1 Minute auf. Sie sind in einer Auswahl von Dielektrikamaterialien – Y5P, Y5T, Y5U oder Y5V – erhältlich, mit einem Verlustfaktor von entweder ≤2,5% oder ≤5% (abhängig vom Modell), Toleranzen von ±10% bis +80%, TCs und anderen Eigenschaften sind verfügbar. Die Betriebstemperatur der HI-K DC-Kondensatoren liegt zwischen -25°C und +85°C.

• DC-Keramikkondensatoren
• Auswahl an Dielektrikamaterialien mit unterschiedlichen Eigenschaften – Y5P, Y5T, Y5U oder Y5V
• Erhältlich in Kapazitätsbewertungen zwischen 100pF und 47nF
• Verlustfaktor ≤2,5% (Modelle Y5P, Y5T und Y5U) oder ≤5% (Modelle Y5V)
• Toleranzen von ±10%, ±20% oder -20% bis +80%
• TCR ±10% max (Y5P), -30% max bis +22%(y5T), -56% max bis +22%(Y5U) oder -80% max bis +30%(Y5V)
• Betriebsspannung von 50Vdc bis 20kVdc
• Isolationswiderstand von mindestens 10.000MΩ min bei 100Vdc über 1 Minute
• Temperaturbereich zwischen -25°C und +85°C
• Through Hole-Radialkondensatoren

Typische Anwendungen für die Jackcon HI-K DC-Keramikkondensator-Serie sind:

• Kopplung
• Umgehung

Die untenstehende Tabelle gibt einen Überblick über die Spezifikationen für jedes Kondensatormodell innerhalb der HI-K DC-Kondensator-Serie:

Die Referenz-Testtemperatur beträgt 25°C
