AC-Keramik-Scheibenkondensator

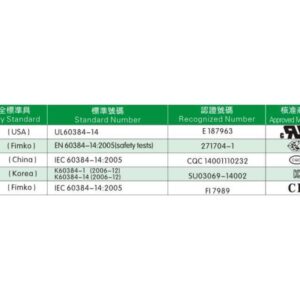

Die Y2 300VAC Hochtemperatur-Keramikscheibenkondensator-Serie von Jackcon bietet eine kostengünstige Lösung und ein kompaktes Gehäuse, während sie sich an die meisten international anerkannten Sicherheitsstandards hält, einschließlich UL E187963 (siehe Datenblatt für die vollständige Liste). Diese AC-Kondensatoren haben eine Kapazität zwischen 10pF und 4,7nF und eine dielektrische Festigkeit von 2600Vac. Die verfügbaren dielektrischen Materialien sind Y5P oder Y5U, der Verlustfaktor beträgt ≤2,5%, mit Toleranzen von entweder ±10% (Y5P, Y5U) oder ±20% (Y5U) und die TCR-Optionen sind entweder ±10% max (Y5P) oder -56% bis ±22% (Y5U). Die Betriebstemperatur der Y2-Kondensatoren liegt zwischen -40°C und +125°C.

• Hochtemperatur-Keramikscheibenkondensatoren für AC
• Dielektrische Materialeigenschaften entweder Y5P oder Y5U
• Verfügbare Kapazitätsbewertungen zwischen 10pF und 4,7nF
• Isolationswiderstand von mindestens 10.000MΩ Min. bei 100Vdc über 1 Minute
• Verlustfaktor von ≤2,5
• Toleranzen von ±10% (Modelle Y5P und Y5U) oder ±20% (Modell Y5U)
• TCR ±10% max (Y5P), -56% max bis +22% (Y5U)
• Temperaturbereich zwischen -40°C und +125°C
• Through Hole-Radial-Kondensatoren

Typische Anwendungen für die Jackcon Y2 Hochtemperatur (300VAC) Keramikscheibenkondensator-Serie sind:

• Über die Leitung Anwendungen
• Kopplung
• Leitungsübergang

Die nachstehende Tabelle gibt einen Überblick über die Spezifikationen für jedes verfügbare Kondensatormodell innerhalb der Y2 Hochtemperatur (300VAC) Kondensator-Serie:
